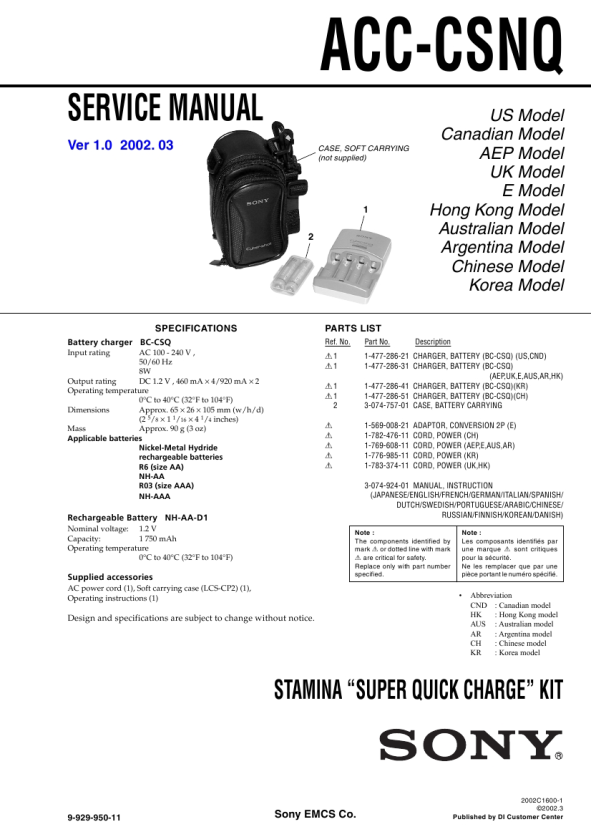

Tekstowy podgląd strony 1 (kliknij aby zobaczyć)
ACC-CSNQ
SERVICE MANUAL
Ver 1.0 2002. 03
CASE, SOFT CARRYING (not supplied)
US Model Canadian Model AEP Model UK Model E Model Hong Kong Model Australian Model Argentina Model Chinese Model Korea Model
1 2
SPECIFICATIONS
Battery charger BC-CSQ
Input rating AC 100 - 240 V , 50/60 Hz 8W Output rating DC 1.2 V , 460 mA � 4/920 mA � 2 Operating temperature 0°C to 40°C (32°F to 104°F) Dimensions Approx. 65 � 26 � 105 mm (w/h/d) Mass (2 5/8 � 1 1/16 � 4 1/4 inches) Approx. 90 g (3 oz)
PARTS LIST
Ref. No. 01 01 01 01 2 0 0 0 0 0 Part No. Description 1-477-286-21 CHARGER, BATTERY (BC-CSQ) (US,CND) 1-477-286-31 CHARGER, BATTERY (BC-CSQ) (AEP,UK,E,AUS,AR,HK) 1-477-286-41 CHARGER, BATTERY (BC-CSQ)(KR) 1-477-286-51 CHARGER, BATTERY (BC-CSQ)(CH) 3-074-757-01 CASE, BATTERY CARRYING 1-569-008-21 1-782-476-11 1-769-608-11 1-776-985-11 1-783-374-11 ADAPTOR, CONVERSION 2P (E) CORD, POWER (CH) CORD, POWER (AEP,E,AUS,AR) CORD, POWER (KR) CORD, POWER (UK,HK)
