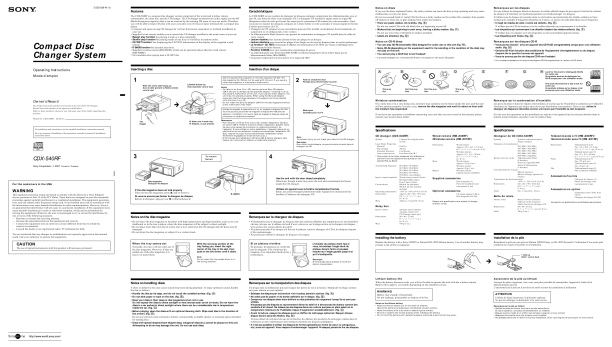

SONY CDX-540RF
Instrukcja Obsługi

3-225-028-11 (1)

Notes on discs

Remarques sur les disques
Si vous utilisez les disques décrits ci-dessous, le résidu adhésif risque de provoquer l�arrêt de la rotation du disque et d�entraîner un dysfonctionnement ou d�endommager vos disques. N�utilisez pas de disques de seconde main ou de location qui présentent des résidus collants sur leur surface (par exemple d�étiquettes décollées ou d�encre, ou encore de colle débordant sous l�étiquette). � Il s�agit de résidus de colle. L�encre est collante. (fig. E) N�utilisez pas de CD de location avec de vieilles étiquettes qui commencent à se décoller. � Les étiquettes qui commencent à se décoller laissent des résidus collants. (fig. F) N�utilisez pas vos disques avec des étiquettes ou des autocollants apposés dessus. � Les étiquettes sont fixées. (fig. G)

Features
The CDX-540RF is a compact disc changer system comprised of the wired and wireless remote commanders, the relay box, and the CD changer. The CD changer modulates the audio signal into the RF (Radio Frequency) signal so that it can be received by the existing FM tuner of your car audio. Therefore you will be able to enjoy CD play with your car audio even if it has no input terminals for a compact disc player. � Compact and space saving CD changer for vertical, horizontal, suspended, or inclined installation in your car. � Supplied wired remote enables you to control the CD changer installed in the trunk room of your car. � Repeat play function for playing a track or a disc repeatedly. � Shuffle play function for playing tracks of one disc or of all discs in random order. � CD TEXT function* for displaying the CD TEXT information on the display of the supplied wired remote. � D-BASS function for dynamic bass boot. � Supplied wireless remote (RM-X81RF) which can be operated almost like the wired remote (RM-X80RF).
* Only available when playing back a CD TEXT disc

Caractéristiques
Le CDX-540RF est un système de changeur de disques compacts comprenant des télécommandes avec et sans fil, une boîte de relais et un changeur CD. Le changeur CD module le signal audio en signal RF (fréquence radio) de sorte qu�il peut être capté par le syntoniseur FM existant de votre autoradio. Ainsi, vous pouvez écouter des disques compacts en voiture même si votre autoradio n�est pas équipé de bornes d�entrée pour lecteur de CD. � Changeur de CD compact et peu encombrant pouvant être installé verticalement, horizontalement, en suspension ou en oblique dans votre voiture. � La télécommande filaire fournie vous permet de commander le changeur CD installé dans le coffre de votre voiture. � Lecture répétée pour écouter plusieurs fois une plage ou un disque. � Lecture aléatoire pour écouter les plages d�un disque ou de tous les disques dans un ordre quelconque. � La fonction* CD TEXT permettant d�afficher les informations CD TEXT sur l�écran d�affichage de la télécommande filaire fournie. � Fonction D-BASS pour une accentuation dynamique du grave. � La télécommande sans fil fournie (RM-X81RF) s�utilise pratiquement de la même façon que la télécommande filaire (RM-X80RF).
* Uniquement disponible lors de la lecture d�un disque CD TEXT

If you use the discs explained below, the sticky residue can cause the disc to stop spinning and may cause malfunction or ruin your discs. Do not use second-hand or rental CDs that have a sticky residue on the surface (for example, from peeledoff stickers or from ink, or glue leaking from under the stickers). � There are paste residue. Ink is sticky. (fig. E) Do not use rental CDs with old labels that are beginning to peel off. � Stickers that are beginning to peel away, leaving a sticky residue. (fig. F) Do not use your discs with labels or stickers attached. � Labels are attached. (fig. G)

Notes on CD-R discs
� You can play CD-Rs (recordable CDs) designed for audio use on this unit (fig. H). � Some CD-Rs (depending on the equipment used for its recording or the condition of the disc) may not play on this unit. � You cannot play a CD-R that is not finalized*.
* A process necessary for a recorded CD-R disc to be played on the audio CD player.

Remarques sur les disques CD-R
� Vous pouvez écouter avec cet appareil des CD-R (CD enregistrables) conçus pour une utilisation audio. (fig. H) � Certains CD-R (en fonction des conditions de l�équipement d�enregistrement ou du disque) risquent de ne pas être lus avec cet appareil. � Vous ne pouvez pas lire de disques CD-R non finalisés*.
* Un processus nécessaire à la lecture des disques CD-R enregistrés sur le lecteur de CD audio.

Compact Disc Changer System
Operating Instructions Mode d�emploi

Inserting a disc

Insertion d�un disque
Use the supplied disc magazine or the disc magazine XA-250. The disc magazine XA-10B can not be used with this unit. If you use any other disc magazine, it may cause a malfunction. Notes � To listen to an 8 cm (3 in.) CD, use the optional Sony CD adaptor CSA-8. Be sure to always use the specified adaptor, as failing to do so may cause a malfunction of the unit. If you use any other adaptor, the unit may not operate properly. When using the Sony CD adaptor, make sure that the three catches on the adaptor are firmly latched onto the 8 cm (3 in.) CD. � Do not insert the Sony CD adaptor CSA-8 in the disc magazine without a disc, malfunction may result. Utilisez le magasin à disques fourni ou un magasin à disques XA-250. Vous ne pouvez pas utiliser de magasin à disques XA-10B avec cet appareil. L�utilisation d�un autre type de magasin à disques risque de provoquer un dysfonctionnement. Slide open Coulissez pour ouvrir

A

B

C

D

E

F

G

H

1
With the arrow side facing up Avec le côté portant la flèche orienté vers le haut Labeled surface up Face imprimée vers le haut

2

Push to unlock the door Poussez pour déverrouiller la porte

Look for this mark to distinguish CD-Rs for audio use. Ce symbole permet de distinguer les CD-R conçus pour une utilisation audio. This mark denotes that a disc is not for audio use. Ce symbole indique qu�un disque n�est pas conçu pour une utilisation audio.

This way Oui

Not this way Non

Not this way Non

This way Oui

Owner�s Record
The model and serial numbers are located at the rear of the CD changer. Record the serial number in the space provided below.

Moisture condensation

Remarque sur la condensation d�humidité
Les jours de pluie et dans les régions très humides, il se peut que de l�humidité se condense sur l�objectif à l�intérieur de l�appareil, qui risque alors de ne pas fonctionner correctement. Dans ce cas, retirez le chargeur de disques et attendez environ une heure que l�humidité se soit évaporée. Si vous avez des questions ou des problèmes au sujet de votre appareil qui ne sont pas abordés dans le présent mode d�emploi, consultez votre revendeur Sony.

c
Tab Onglet 10 discs, one in each tray 10 disques, un par plateau

x

Refer to these numbers whenever you call upon your Sony dealer regarding this product. Model No. CDX-540RF Serial No.

On a rainy day or in a very damp area, moisture may condense on the lenses inside the unit, and the unit will not operate properly. In such a case, remove the disc magazine and wait for about an hour until the moisture has evaporated. If you have any questions or problems concerning your unit that are not covered in this manual, please consult your nearest Sony dealer.

Remarques � Pour écouter un CD de 8 cm (3 po.) CD, utilisez l�adaptateur CD Sony en option CSA-8. Veillez à toujours utiliser l�adaptateur spécifié, faute de quoi vous risquez de provoquer un dysfonctionnement de l�appareil. Si vous utilisez un autre adaptateur, l�appareil risque de ne pas fonctionner correctement. Lorsque vous employez l�adaptateur CD Sony, assurez-vous que les trois encoches de l�adaptateur soient fermement engagées sur le CD de 8 cm (3 po.). � N�introduisez pas l�adaptateur CD Sony CSA-8 dans le chargeur sans disque, car il pourrait en résulter un dysfonctionnement.

For installation and connections, see the supplied installation/connections manual. En ce qui concerne l�installation et les connexions, consulter le manuel d�installation/ connexions fourni.

Specifications
Note To prevent injury, do not insert your hand in the CD changer. Remarque Pour éviter toute blessure, ne pas introduire la main dans le changeur de CD.

Spécifications
Wired remote (RM-X80RF) /Wireless remote (RM-X81RF)
Dimensions Wired remote: Approx. 122 � 36.5 � 15.5 mm (4 3/8 � 1 7/16 � 5/8 in.) (w/h/d) Wireless remote: Approx. 52 � 8.5 � 90 mm (2 1/16 � 3/8 � 3 9/16 in.) (w/h/d) Wired remote: Approx. 255 g (9 oz.) Wireless remote: Approx. 30 g (1 oz.) Wireless remote: Lithium battery (CR2025)

CD changer (CDX-540RF)
System Compact disc digital audio system

Changeur de CD (CDX-540RF)
Système Système audionumérique à disque compact Fréquence de transmission 88,3 MHz/88,5 MHz/ 88,7 MHz/88,9 MHz/ 89,1 MHz/89,3 MHz/ 89,5 MHz/89,7 MHz/ 89,9 MHz/(réglable) Bornes d�entrée/sortie Télécommande filaire (8 broches) Sortie du signal RF (FM) Entrée d�alimentation (3 broches) Consommation de courant 800 mA (lecture) 800 mA (charge/éjection de disque) Température de fonctionnement �10°C à + 55°C (14°F à 131°F) Dimensions Env. 262 � 90 � 181,5 mm (10 3/8 � 3 5/8 � 7 1/4 po.) Poids (l/h/p) Env. 2,1 kg (4 liv. 10 on.)

Télécommande à fil (RM-X80RF)/ télécommande sans fil (RM-X81RF)
Dimensions Télécommande à fil: Env. 122 � 36,5 � 15,5 mm (4 3/8 � 1 7/16 � 5/8 po.) (l/h/p) Télécommande sans fil: Env. 52 � 8,5 � 90 mm (2 1/16 � 3/8 � 3 9/16 po.) (l/h/p) Télécommande à fil: Env. 255 g (9 on.) Télécommande sans fil: Env. 30 g (1 on.) Télécommande sans fil: Pile au lithium (CR2025)

CDX-540RF
Sony Corporation  2001 Printed in Thailand

3

To remove Retrait

4

Laser Diode Properties Material GaAlAs Wavelength 780 nm Emission Duration Continuous Laser output power Less than 44.6 µW* * This output is the value measured at a distance of 200 mm from the objective lens surface on the Optical Pick-up Block. Transmitting frequency 88.3 MHz/88.5 MHz/ 88.7 MHz/88.9 MHz/ 89.1 MHz/89.3 MHz/ 89.5 MHz/89.7 MHz/ 89.9 MHz/(switchable) Wired remote control (8 pin) RF signal (FM) output Power input (3 pin) 800 mA (at playback) 800 mA (at disc loading/ ejecting) �10°C to +55°C (14°F to 131°F) Approx. 262 � 90 � 181.5 mm (10 3/8 � 3 5/8 � 7 1/4 in.) (w/h/d) Approx. 2.1 kg (4 lb. 10 oz.)

Mass

Poids

Pile

Battery

For the customers in the USA

Disc magazine Chargeur de disques

Use the unit with the door closed completely Otherwise, foreign matter may enter the unit and contaminate the lenses inside the CD changer. Utilisez cet appareil avec la fenêtre complètement fermée Sinon, des corps étrangers pénètreront dans l�appareil et encrasseront les lentilles à l�intérieur du changeur CD.

Input/output terminals Current drain

Accessoires fournis
Chargeur de disques (1) Pièces de montage et de raccordement (1 jeu)

Supplied accessories
Disc magazine (1) Parts for installation and connections (1 set)

WARNING
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: � Reorient or relocate the receiving antenna. � Increase the separation between the equipment and receiver. � Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. � Consult the dealer or an experienced radio/TV technician for help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

If the disc magazine does not lock properly Take out the disc magazine, press Z, and re-insert it. Si vous ne pouvez pas fermer le chargeur de disques Retirez le chargeur, appuyez sur Z et réintroduisez-le.

Z (EJECT)

Operating temperature Dimensions Mass

Optional accessories
CD single adaptor CSA-8 Disc magazine XA-250 Design and specifications are subject to change without notice.

Accessoires en option

Adaptateur pour CD de 8 cm CSA-8 Chargeur de disques XA-250

Boîte de relais
Entrée/sortie Borne d�entrée d�antenne Câble de sortie d�antenne Câble d�entrée du changeur CD 40 � 40 � 27 mm (1 5/8 � 1 5/8 � 1 1/8 po.) (l/h/p) 140 g (5 on.)

Conception et spécifications modifiables sans préavis.

Relay box
Input/output Antenna input terminal Antenna output cord CD Changer input cord 40 � 40 � 27 mm (1 5/8 � 1 5/8 � 1 1/8 in.) (w/h/d) 140 g (5 oz.)

Dimensions Poids

Notes on the disc magazine
� Do not leave the disc magazine in locations with high temperature and high humidity, such as on a car dashboard or in the rear window where the disc magazine will be subject to direct sunlight. � Do not place more than one disc at a time onto a tray, otherwise the CD changer and the discs may be damaged. � Do not drop the disc magazine or subject it to a violent shock.

Remarques sur le chargeur de disques
� N�abandonnez pas le chargeur de disques dans des endroits affichant des températures et une humidité élevées, tels que sur le tableau de bord d�une voiture ou sur la plage arrière où le chargeur de disques sera soumis aux rayons directs du soleil. � Ne placez pas plus d�un disque à la fois sur le plateau, sinon le changeur de CD et les disques risquent d�être endommagés. � Ne pas laisser tomber le chargeur de disques ni le cogner.

Dimensions

Mass

Installing the battery
When the tray comes out
Normally, the trays will not come out of the disc magazine. However, if they are pulled out of the disc magazine, it is easy to re-insert them. With the cut-away portion of the tray facing you, insert the right corner of the tray in the slot, then push in the left corner until it clicks.
Note Do not insert the tray upside down or in the wrong direction.

Installation de la pile
Remplacez la pile par une pile au lithium CR2025 Sony ou DL-2025 Duracell. L�utilisation d�une autre pile comporte un risque d�incendie ou d�explosion.

CAUTION
The use of optical instruments with this product will increase eye hazard.

Si un plateau s�enlève
En principe, les plateaux ne s�enlèvent pas du magasin. S�ils s�enlèvent du magasin, il est cependant facile de les y réintroduire.

L�encoche du plateau étant face à vous, introduisez l�angle droit du plateau dans la fente et poussez ensuite sur l�angle gauche jusqu�à ce qu�il s�encliquette.
Remarque N�introduisez pas le plateau à l�envers ni dans le mauvais sens.

Replace the battery with a Sony CR2025 or Duracell DL-2025 lithium battery. Use of another battery may present a risk of fire or explosion.

+ side up Côté + vers le haut

c
Lithium battery life Autonomie de la pile au lithium
Lorsque les piles s�épuisent, il ne vous sera plus possible de commander l�appareil à l�aide de la télécommande sans fil. L�autonomie de la pile est d�environ six mois suivant les conditions d�utilisation.

Notes on handling discs
A dirty or defective disc may cause sound drop-outs during playback. To enjoy optimum sound, handle the disc as follows. � Handle the disc by its edge, and do not touch the unlabled surface. (fig. A) � Do not stick paper or tape on the disc. (fig. B) � Keep your discs in their cases or disc magazines when not in use. Do not expose the discs to direct sunlight or heat sources such as hot air-ducts. Do not leave the discs in a car parked in direct sunlight where there can be a considerable rise in temperature inside the car. (fig. C) � Before playing, clean the discs with an optional cleaning cloth. Wipe each disc in the direction of the arrows. (fig. D) Do not use solvents such as benzine, thinner, commercially available cleaner, or antistatic spray intended for analog discs. � Discs with special shapes (heart-shaped discs, octagonal discs etc.) cannot be played on this unit. Attempting to do so may damage the unit. Do not use such discs.

Remarques sur la manipulation des disques
Un disque sale ou défectueux peut provoquer des pertes de son à la lecture. Manipuler le disque comme suit pour obtenir un son optimal. � Saisissez les disques par les bords et n�en touchez jamais la surface. (fig. A) � Ne collez pas de papier ni de bande adhésive sur le disque. (fig. B) � Conservez vos disques dans leurs boîtiers ou des pochettes de rangement lorsqu�ils ne sont pas utilisés. N�exposez pas les disques au rayonnement direct du soleil ni à des sources de chaleur comme des conduits d�air chaud. Ne laissez pas les disques dans une voiture parquée en plein soleil où la température intérieure de l�habitable risque d�augmenter considérablement. (fig. C) � Avant la lecture, essuyer les disques avec un chiffon de nettoyage optionnel. Essuyer chaque disque dans le sens des flèches. (fig. D) Ne pas utiliser de solvants tels que de la benzine, du diluant, des produits de nettoyage vendus dans le commerce ou des vaporisateurs anti-statiques destinés aux disques analogiques. � Il n�est pas possible d�utiliser les disques de formes spéciales (en forme de c�ur ou octogonaux, etc.) avec cet appareil. Vous risquez d�endommager l�appareil. N�essayez jamais de lire ces disques.

When the battery becomes weak, you will not be able to operate the unit with the wireless remote. Battery life is approx. six months depending on the conditions of use.

WARNING
Battery may explode if mistreated. Do not recharge, disassemble or dispose of in fire.
Notes on the lithium battery � Keep the lithium battery out of the reach of children. Should the battery be swallowed, immediately consult a doctor. � Wipe the battery with a dry cloth to assure a good contact. � Be sure to observe the correct polarity when installing the battery. � Do not hold the battery with metallic tweezers, otherwise a short-circuit may occur.

ATTENTION
Utilisée de façon incorrecte, la pile peut exploser. Ne pas la recharger, la démonter ni la jeter au feu.
Remarques sur la pile au lithium � Gardez les piles au lithium hors de la portée des enfants. En cas d�ingestion, consultez immédiatement un médecin. � Essuyez la pile à l�aide d�un chiffon sec de façon à assurer un bon contact. � Respectez la polarité de la pile lorsque vous l�installez. � Ne saisissez pas la pile à l�aide d�une pince métallique, sinon vous risquez de provoquer un court-circuit.
