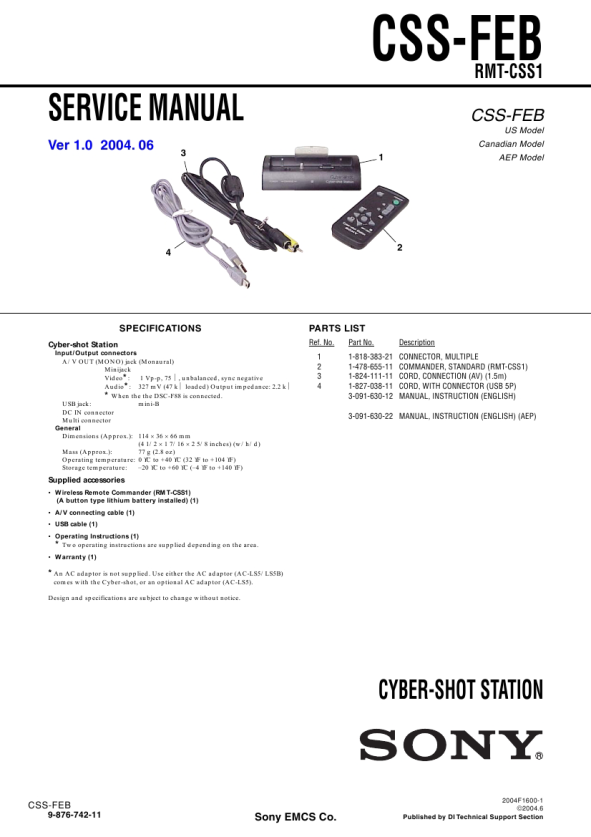

CSS-FEB
RMT-CSS1
US Model Canadian Model AEP Model
SERVICE MANUAL
Ver 1.0 2004. 06
3 1
CSS-FEB
4
2
SPECIFICATIONS
Cyber-shot Station
Input/Output connectors A/V OUT (MONO) jack (Monaural) Minijack Video*: 1 Vp-p, 75 �, unbalanced, sync negative Audio*: 327 mV (47 k� loaded) Output impedance: 2.2 k� * When the the DSC-F88 is connected. USB jack: mini-B DC IN connector Multi connector General Dimensions (Approx.): 114 � 36 � 66 mm (4 1/2 � 1 7/16 � 2 5/8 inches) (w/h/d) Mass (Approx.): 77 g (2.8 oz) Operating temperature: 0 °C to +40 °C (32 °F to +104 °F) Storage temperature: �20 °C to +60 °C (�4 °F to +140 °F)
PARTS LIST
Ref. No. 1 2 3 4 Part No. 1-478-655-11 1-824-111-11 1-827-038-11 3-091-630-12 Description COMMANDER, STANDARD (RMT-CSS1) CORD, CONNECTION (AV) (1.5m) CORD, WITH CONNECTOR (USB 5P) MANUAL, INSTRUCTION (ENGLISH) 1-818-383-21 CONNECTOR, MULTIPLE
3-091-630-22 MANUAL, INSTRUCTION (ENGLISH) (AEP)
Supplied accessories
� Wireless Remote Commander (RMT-CSS1) (A button type lithium battery installed) (1) � A/V connecting cable (1) � USB cable (1) � Operating Instructions (1) * Two operating instructions are supplied depending on the area. � Warranty (1)
*An AC adaptor is not supplied. Use either the AC adaptor (AC-LS5/LS5B)
comes with the Cyber-shot, or an optional AC adaptor (AC-LS5). Design and specifications are subject to change without notice.
