Warning
R
Avis
NE PAS TOUCHER, ENDOMMAGER OU BOUCHER LES TUYAUX, CONDUITES OU CABLES LORSQUE VOUS PERCEZ DES TROUS. Il y a risque d�incendie, d�accident ou de blessures. ARRETEZ-VOUS IMMEDIATEMENT EN CAS DE PROBLEME. Si un problème se présente, absence du son ou de l�image, objets tombés dans l�appareil, dégagement de fumée ou d�odeurs nocives, arrêtez immédiatement l�appareil et contactez le revendeur où vous l�avez acheté l�appareil. Il y a risque d�accident et de blessure. EFFECTUEZ CORRECTEMENT LES CONNEXIONS. Sinon il y a risque d�incendie ou d�accident. DISPOSEZ LE CABLAGE DE SORTE QU�IL NE SOIT PAS VRILLE OU PLIE. Acheminez les câbles et les fils de sorte qu�ils ne soient pas vrillés par des pièces mobiles ou qu�ils n�entrent pas en contact avec des points tranchants ou pointus qui risquent d�endommager le câblage. Sinon l�appareil ou le véhicule risquent de ne pas fonctionner comme il faut. NE PAS UTILISER L�APPAREIL DANS D�AUTRES BUTS QUE CEUX ENONCES. Il y a risque de choc électrique ou de blessure. CONFIEZ LE CABLAGE ET L�INSTALLATION A DES PROFESSIONNELS. Le câblage et l�installation de cet appareil nécessitent une compétence et expérience technique confirmée. Afin de garantir la sécurité, contactez toujours le revendeur auprès duquel vous avez acheté l�appareil pour lui confier les travaux à faire.
DO NOT CONTACT, DAMAGE OR OBSTRUCT PIPES, FLUID LINES OR WIRING WHEN DRILLING HOLES. Failure to take such precautions may result in fire or cause an accident or injuries.
R
HALT USE IMMEDIATELY IF A PROBLEM APPEARS. When problems occur such as a lack of sound or video, foreign objects inside the unit, smoke coming out, or noxious odors, stop use immediately and contact the dealer where you bought the equipment. Failure to do so may result in an accident or injury.

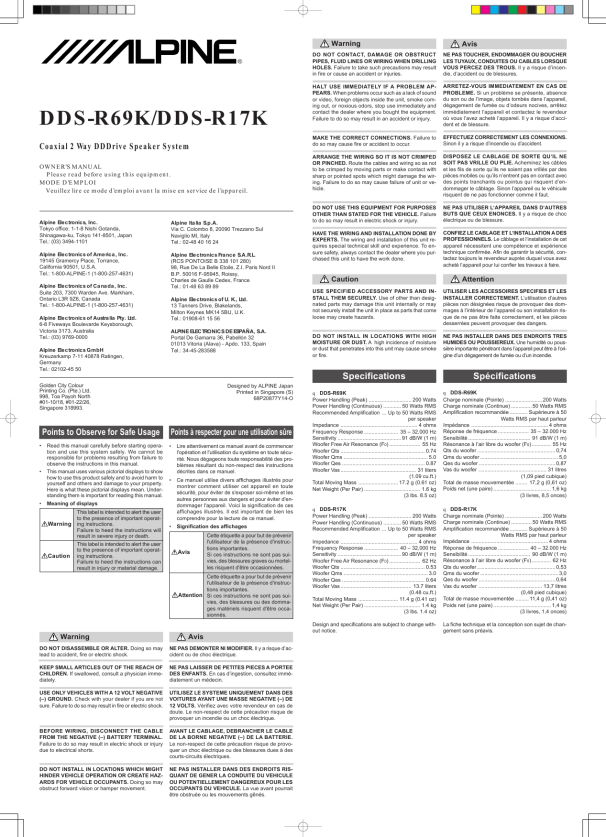

DDS-R69K/DDS-R17K
Coaxial 2 Way DDDrive Speaker System
OWNER'S MANUAL Please read before using this equipment. MODE D�EMPLOI Veuillez lire ce mode d�emploi avant la mise en service de l�appareil.
MAKE THE CORRECT CONNECTIONS. Failure to do so may cause fire or accident to occur. ARRANGE THE WIRING SO IT IS NOT CRIMPED OR PINCHED. Route the cables and wiring so as not to be crimped by moving parts or make contact with sharp or pointed spots which might damage the wiring. Failure to do so may cause failure of unit or vehicle.
Alpine Electronics, Inc. Tokyo office: 1-1-8 Nishi Gotanda, Shinagawa-ku, Tokyo 141-8501, Japan Tel.: (03) 3494-1101 Alpine Electronics of America, Inc. 19145 Gramercy Place, Torrance, California 90501, U.S.A. Tel.: 1-800-ALPINE-1 (1-800-257-4631) Alpine Electronics of Canada, Inc. Suite 203, 7300 Warden Ave. Markham, Ontario L3R 9Z6, Canada Tel.: 1-800-ALPINE-1 (1-800-257-4631) Alpine Electronics of Australia Pty. Ltd. 6-8 Fiveways Boulevarde Keysborough, Victoria 3173, Australia Tel.: (03) 9769-0000 Alpine Electronics GmbH Kreuzerkamp 7-11 40878 Ratingen, Germany Tel.: 02102-45 50 Golden City Colour Printing Co. (Pte.) Ltd. 998, Toa Payoh North #01-10/18, #01-22/26, Singapore 318993.
Alpine Italia S.p.A. Via C. Colombo 8, 20090 Trezzano Sul Naviglio MI, Italy Tel.: 02-48 40 16 24 Alpine Electronics France S.A.R.L. (RCS PONTOISE B 338 101 280) 98, Rue De La Belle Etoile, Z.I. Paris Nord II B.P. 50016 F-95945, Roissy, Charles de Gaulle Cedex, France Tel.: 01-48 63 89 89 Alpine Electronics of U. K., Ltd. 13 Tanners Drive, Blakelands, Milton Keynes MK14 5BU, U.K. Tel.: 01908-61 15 56 ALPINE ELECTRONICS DE ESPA�A, S.A. Portal De Gamarra 36, Pabellón 32 01013 Vitoria (Alava) - Apdo. 133, Spain Tel.: 34-45-283588
DO NOT USE THIS EQUIPMENT FOR PURPOSES OTHER THAN STATED FOR THE VEHICLE. Failure to do so may result in electric shock or injury. HAVE THE WIRING AND INSTALLATION DONE BY EXPERTS. The wiring and installation of this unit requires special technical skill and experience. To ensure safety, always contact the dealer where you purchased this unit to have the work done.
Caution
USE SPECIFIED ACCESSORY PARTS AND INSTALL THEM SECURELY. Use of other than designated parts may damage this unit internally or may not securely install the unit in place as parts that come loose may create hazards.
Attention
UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER CORRECTEMENT. L�utilisation d�autres pièces non désignées risque de provoquer des dommages à l�intérieur de l�appareil ou son installation risque de ne pas être faite correctement, et les pièces desserrées peuvent provoquer des dangers. NE PAS INSTALLER DANS DES ENDROITS TRES HUMIDES OU POUSSIEREUX. Une humidité ou poussière importante pénétrant dans l�appareil peut être à l�origine d�un dégagement de fumée ou d�un incendie.
DO NOT INSTALL IN LOCATIONS WITH HIGH MOISTURE OR DUST. A high incidence of moisture or dust that penetrates into this unit may cause smoke or fire.
Specifications
Designed by ALPINE Japan Printed in Singapore (S) 68P20877Y14-O q DDS-R69K Power Handling (Peak) ............................. 200 Watts Power Handling (Continuous) ............ 50 Watts RMS Recommended Amplification ... Up to 50 Watts RMS per speaker Impedance .................................................... 4 ohms Frequency Response ....................... 35 � 32,000 Hz Sensitivity ........................................... 91 dB/W (1 m) Woofer Free Air Resonance (F0) ..................... 55 Hz Woofer Qts ......................................................... 0.74 Woofer Qms ......................................................... 5.0 Woofer Qes ........................................................ 0.87 Woofer Vas ................................................... 31 liters (1.09 cu.ft.) Total Moving Mass ........................... 17.2 g (0.61 oz) Net Weight (Per Pair) ...................................... 1.6 kg (3 lbs. 8.5 oz) q DDS-R17K Power Handling (Peak) ............................. 200 Watts Power Handling (Continuous) ............ 50 Watts RMS Recommended Amplification ... Up to 50 Watts RMS per speaker Impedance .................................................... 4 ohms Frequency Response ....................... 40 � 32,000 Hz Sensitivity ........................................... 90 dB/W (1 m) Woofer Free Air Resonance (F0) ..................... 62 Hz Woofer Qts ......................................................... 0.53 Woofer Qms ......................................................... 3.0 Woofer Qes ........................................................ 0.64 Woofer Vas ................................................ 13.7 liters (0.48 cu.ft.) Total Moving Mass ........................... 11.4 g (0.41 oz) Net Weight (Per Pair) ...................................... 1.4 kg (3 lbs. 1.4 oz) Design and specifications are subject to change without notice.
Spécifications
q DDS-R69K Charge nominale (Pointe) ......................... 200 Watts Charge nominale (Continue) .............. 50 Watts RMS Amplification recommandée ............ Supérieure à 50 Watts RMS par haut parleur Impédance .................................................... 4 ohms Réponse de fréquence ..................... 35 � 32.000 Hz Sensibilité .......................................... 91 dB/W (1 m) Résonance à l�air libre du woofer (F0) ............. 55 Hz Qts du woofer ..................................................... 0,74 Qms du woofer ..................................................... 5,0 Qes du woofer .................................................... 0,87 Vas du woofer .............................................. 31 litres (1,09 pied cubique) Total de masse mouvementée ........ 17,2 g (0,61 oz) Poids net (une paire) ....................................... 1,6 kg (3 livres, 8,5 onces) q DDS-R17K Charge nominale (Pointe) ......................... 200 Watts Charge nominale (Continue) .............. 50 Watts RMS Amplification recommandée ............ Supérieure à 50 Watts RMS par haut parleur Impédance .................................................... 4 ohms Réponse de fréquence ..................... 40 � 32.000 Hz Sensibilité .......................................... 90 dB/W (1 m) Résonance à l�air libre du woofer (F0) ............. 62 Hz Qts du woofer ..................................................... 0,53 Qms du woofer ..................................................... 3,0 Qes du woofer .................................................... 0,64 Vas du woofer ........................................... 13,7 litres (0,48 pied cubique) Total de masse mouvementée ......... 11,4 g (0,41 oz) Poids net (une paire) ....................................... 1,4 kg (3 livres, 1,4 onces) La fiche technique et la conception son sujet de changement sans préavis.
Points to Observe for Safe Usage
� Read this manual carefully before starting operation and use this system safely. We cannot be responsible for problems resulting from failure to observe the instructions in this manual. This manual uses various pictorial displays to show how to use this product safely and to avoid harm to yourself and others and damage to your property. Here is what these pictorial displays mean. Understanding them is important for reading this manual. Meaning of displays This label is intended to alert the user to the presence of important operating instructions. Failure to heed the instructions will result in severe injury or death. This label is intended to alert the user to the presence of important operating instructions. Failure to heed the instructions can result in injury or material damage.
Points à respecter pour une utilisation sûre
� Lire attentivement ce manuel avant de commencer l'opération et l'utilisation du système en toute sécurité. Nous dégageons toute responsabilité des problèmes résultant du non-respect des instructions décrites dans ce manuel. � Ce manuel utilise divers affichages illustrés pour montrer comment utiliser cet appareil en toute sécurité, pour éviter de s'exposer soi-même et les autres personnes aux dangers et pour éviter d'endommager l'appareil. Voici la signification de ces affichages illustrés. Il est important de bien les comprendre pour la lecture de ce manuel. � Signification des affichages Cette étiquette a pour but de prévenir l'utilisateur de la présence d'instructions importantes. Si ces instructions ne sont pas suivies, des blessures graves ou mortelles risquent d'être occasionnées. Cette étiquette a pour but de prévenir l'utilisateur de la présence d'instructions importantes. Attention Si ces instructions ne sont pas suivies, des blessures ou des dommages matériels risquent d'être occasionnés.
�
�
Warning
Caution
Avis
Warning
DO NOT DISASSEMBLE OR ALTER. Doing so may lead to accident, fire or electric shock. KEEP SMALL ARTICLES OUT OF THE REACH OF CHILDREN. If swallowed, consult a physician immediately. USE ONLY VEHICLES WITH A 12 VOLT NEGATIVE (�) GROUND. Check with your dealer if you are not sure. Failure to do so may result in fire or electric shock.
Avis
NE PAS DEMONTER NI MODIFIER. Il y a risque d�accident ou de choc électrique. NE PAS LAISSER DE PETITES PIECES A PORTEE DES ENFANTS. En cas d�ingestion, consultez immédiatement un médecin. UTILISEZ LE SYSTEME UNIQUEMENT DANS DES VOITURES AYANT UNE MASSE NEGATIVE (�) DE 12 VOLTS. Vérifiez avec votre revendeur en cas de doute. Le non-respect de cette précaution risque de provoquer un incendie ou un choc électrique. AVANT LE CABLAGE, DEBRANCHER LE CABLE DE LA BORNE NEGATIVE (�) DE LA BATTERIE. Le non-respect de cette précaution risque de provoquer un choc électrique ou des blessures dues à des courts-circuits électriques. NE PAS INSTALLER DANS DES ENDROITS RISQUANT DE GENER LA CONDUITE DU VEHICULE OU POTENTIELLEMENT DANGEREUX POUR LES OCCUPANTS DU VEHICULE. La vue avant pourrait être obstruée ou les mouvements gênés.
BEFORE WIRING, DISCONNECT THE CABLE FROM THE NEGATIVE (�) BATTERY TERMINAL. Failure to do so may result in electric shock or injury due to electrical shorts.
DO NOT INSTALL IN LOCATIONS WHICH MIGHT HINDER VEHICLE OPERATION OR CREATE HAZARDS FOR VEHICLE OCCUPANTS. Doing so may obstruct forward vision or hamper movement.
