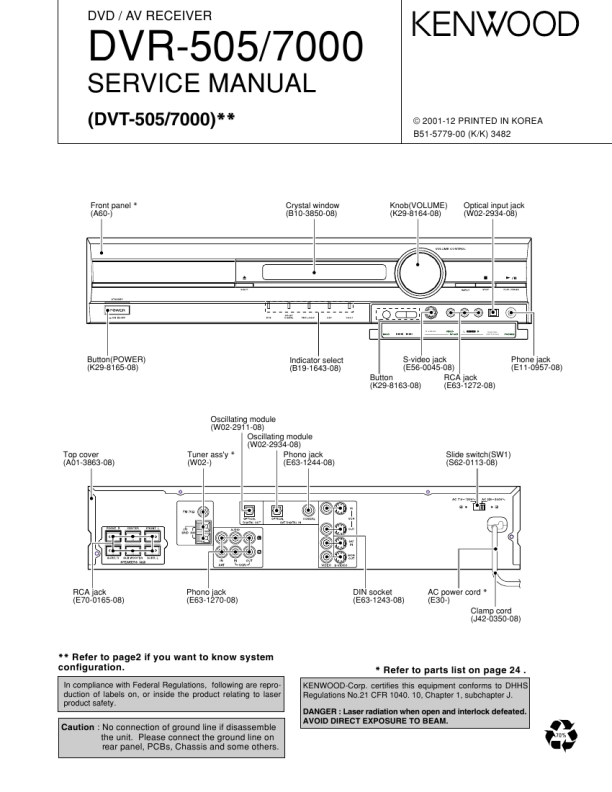

DVR-505/7000
CONTENTS / ACCESSORIES / CAUTIONS
Contents
CONTENTS / ACCESSORIES / CAUTIONS............. 2 BLOCK DIAGRAM ......................................................3 CIRCUIT DESCRIPTION ............................................4 WIRING DIAGRAM .....................................................9 PC BOARD .............................................................. 10 SCHEMATIC DIAGRAM .......................................... 16 EXPLODED VIEW ....................................................28 PARTS LIST..............................................................29 SPECIFICATIONS ......................................Back cover
Accessories
FM indoor antenna (1) (T90-0882-08) Loop antenna (1) (T90-0896-08) V ideo cord (1) (E30-1427-05) Remote control unit (1) (A70-1580-08): KPXY (A70-1580-08): MM2M3 (A70-1581-08): TE
Speaker cords (6) (E30-7265-08): Red (E30-7266-08): Blue (E30-7267-08): Brown (E30-7268-08): Blue (E30-7269-08): Gray (E30-7270-08): Orange
Batteries (LR03/AAA) (2)
SCAR T plug (1) (for U.K. only) (E69-0012-05)
AC Plug Adaptor (1) (E03-0115-05) Use to adapt the plug on the power cord to the shape of the wall outlet. (Accessory only for regions where use is necessary.)
Cautions
Operation to reset
The microcomputer may fall into malfunction (impossibility to operate, erroneous display, etc.) when the power cord is unplugged while power is ON or due to an external factor. In this case, execute the following procedure to reset the microcomputer and return it to normal condition.
Set the POWER switch to ON (set to Standby mode). Then press the ¢ key, 4 key and STOP key in this order.
÷ Please note that resetting the microcomputer clears the contents stored in and returns and to condition when it left the factory.
The marking of products using lasers (Except for some areas)
CLASS 1 LASER PRODUCT
System configuration
SYSTEM DESTINATION SPEAKER KS-305DV DVT-505 DVR-505 KP SW-15DV DVT-7000 DVR-7000 ETMXY KSW-7000 DVT-7000(M2) DVR-7000(M2) M2 KSW-7000 DVT-7000(M3) DVR-7000(M3) M3 KSW-7000 MAIN UNIT
The marking this product has been classified as Class 1. It means that there is no danger of hazardous radiation outside the product. Location: Back panel
2
|
|
|
> |
|
|
