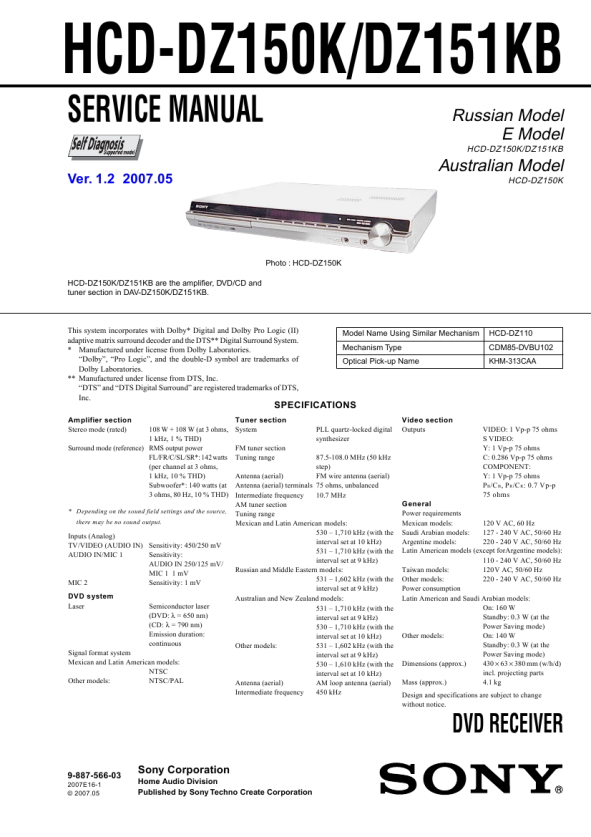

HCD-DZ150K/DZ151KB
3-8. POWER BOARD
5 eight screws (+PWH 3 � 8) 1 connector 4p (CN3002)
Clamp the harnesses with a lead pin or a similar tool so that they do not touch this screw and the heatsink (AMP). heatsink (AMP) screw lead pin
9 POWER board
8 cover (PWB)
Attach the heat radiation sheets on the chassis, and then install the POWER board. radiation sheets
7 Remove the two claws in the direction of the arrow B.
B
A
harness
3 connector 12p (CN906)
6 Remove the POWER board and the cover (PWB) in the direction of the arrow A.
Attention at assembling POWER board.
Because of prevention of damage caused by creep of radiation sheets, outfit a power board with the set after fiting the cover (PWB) on the POWER board.
4 screw (+BV 3 � 6)
2 connector 2p (CN901)
3-9. SPEAKER BOARD, D.C. FAN
3 two screws (+BV 3 � 6)
7 D.C. fan 4 SPEAKER board
2 screw (+BVTP 3 � 8) 1 connector 8p (CN303) 5 connector 2p (CN3000)
6 two screws (+BVTT 4 � 8)
