Strona główna >> SONY >> HCD-RG66T Instrukcja Serwisowa

 0 szt. w koszyku

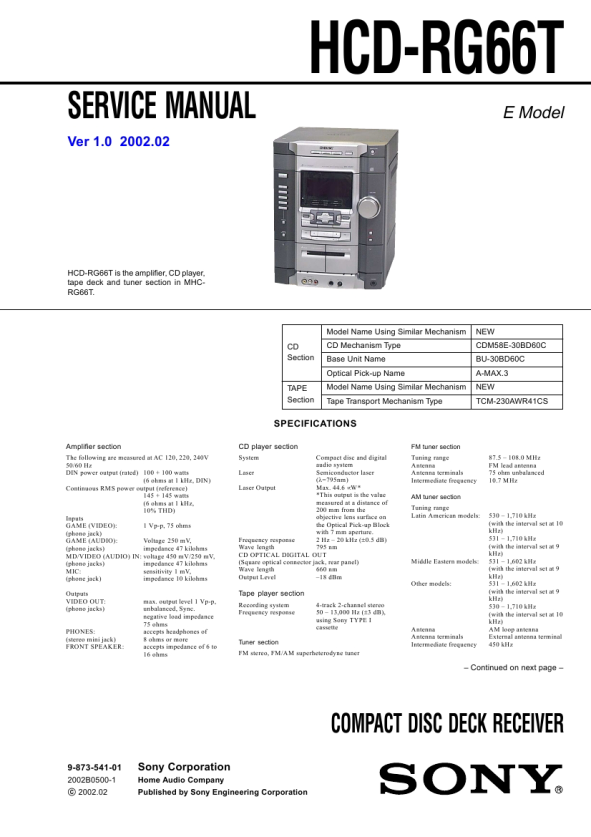

SONY HCD-RG66T
Instrukcja Serwisowa


Tweetnij o tym produkcie a dostaniesz $1.00 rabatu!
  • Zawiera schematy
  • Plik do pobrania
  • Format PDF
  • Kompletna instrukcja
  • Język: English
Cena: $4.99

Opis SONY HCD-RG66T Instrukcja Serwisowa

Kompletna instrukcja serwisowa w formie pliku PDF. Instrukcje serwisowe zazwyczaj zawierają schematy, diagramy drukowanych obwodów (PCB), schematy połączeń, schematy blokowe oraz katalog części. Instrukcje serwisowe są wykorzystywane glównie przez osoby naprawiające uszkodzony sprzęt.

Jeśli chcesz się dowiedzieć jak się obsługuje Twój telewizor, magnetowid, odtwarzacz mp3 itp. powinieneś raczej szukać instrukcji obsługi

Instrukcja jest dostępna w następujących językach: English

Plik nie jest jeszcze gotowy
Musisz najpierw dokonać zakupu.

Recenzje produktu
Dla tego produktu nie napisano jeszcze recenzji!
Recenzje innych produktów
 TX7520 ONKYO Instrukcja Serwisowa by Robert Teodorski;
Schematy są ale można wysilić się i zrobić kolorowy skan i o większej rozdzielczości. Wtedy schematy płytek będą czytelniejsze. Całość super jako wartość merytoryczna. Wszystkie dane potrzebne do podłączenia różnego rodzajów urządzeń takich gramofon, CD itd.
 CTV323 CLATRONIC Instrukcja Serwisowa by Bogdan Padechowicz;
Szybko, sprawnie i tanio. Serwis godny polecenia. Będę polecał innym
 CC8065 DUAL Instrukcja Serwisowa by Zbigniew Szarycz;
Ogólnie jest OK, z wyjątkiem obrazu płyty głównej, który jest miejscami mało czytelny, ale można sobie poradzić.
 KPE61MN11 SONY Instrukcja Serwisowa by Grzegorz Zawadzki;
Dokładna dokumentacja, pomogła w szybkiej naprawie telewizora. Dziękuję!
 RCM70L/LB JVC Instrukcja Serwisowa by Damian Mazek;
jedyne do czego mogę mieć zastrzeżenie to jakość zdjęć zawartych w przesłanej instrukcji serwisowej ponieważ są fatalnej jakości, praktycznie nieczytelne. tak poza tym jestem zadowolony to jest to czego szukałem.

Tekstowy podgląd strony 21 (kliknij aby zobaczyć)
HCD-RG66T

CD SECTION
Note: 1. CD Block is basically designed to operate without adjustment. Therefore, check each item in order given. 2. Use LUV-P01 (4-999-032-01) unless otherwise indicated. 3. Use an oscilloscope with more than 10M� impedance. 4. Clean the object lens by an applicator with neutral detergent when the signal level is low than specified value with the following checks.

Note: Clear RF signal waveform means that the shape � � � can be clearly distinguished at the center of the waveform.

RF signal waveform VOLT/DIV : 200mV TIME/DIV : 500ns

S-CURVE CHECK
Oscilloscope BD board TP(FEO) TP(DVC)

level : 0.65 ±0.15Vp-p (RFDC) 1.1 ±0.4Vp-p (RFAC)

E-F BALANCE (1 TRACK JUMP) ADJUSTMENT
oscilloscope BD board TP(TEO) TP(DVC)

Procedure : 1. Connect an oscilloscope to TP (FEO). 2. Connect between TP (FEI) and TP (DVC) ( 1.65 V) by lead wire. 3. Turn the power ON. 4. Load a disc (LUV-P01) and actuate the focus search. (In consequence of open and close the disc tray, actuate the focus search) 5. Confirm that the oscilloscope waveform (S-curve) is symmetrical between A and B. And confirm peak to peak level within 2 ± 0.5 Vp-p.
S-curve waveform symmetry

Procedure : 1. Connect an oscilloscope to TP (TEO) and TP (DVC). 2. Turn the power ON. 3. Load a disc (LUV-P01) and playback the number nine track. 4. Press the hH button. (Becomes the 1 track jump mode.) 5. Confirm that the level B and A (DC voltage) on the oscilloscope waveform.
1 track jump waveform center of waveform B

A within 2 ±0.5Vp-p B
DVC level=1.0 ±0.5Vp-p symmetry

A (DC voltage)

6. After check, remove the lead wire connected in step 2.
Note: � Try to measure several times to make sure than the ratio of A : B or B : A is more than 10 : 7. � Take sweep time as long as possible and light up the brightness to obtain best waveform.

6. Adjust RV101 on the BD board so that the center of waveform becomes the same voltage of DVC. (i.e. A=0V) Connecting and Adjustment Location: BD board

RF LEVEL CHECK
BD board TP(RFDC) TP(RFAC) TP(DVC) oscilloscope

Procedure : 1. Connect an oscilloscope CH1 to TP (RFDC) and CH2 to TP (RFAC). 2. Turn the power ON. 3. Load a disc (LUV-P01) and playback. 4. Confirm that oscilloscope waveform is clear and check if RF signal level is correct or not.

21
