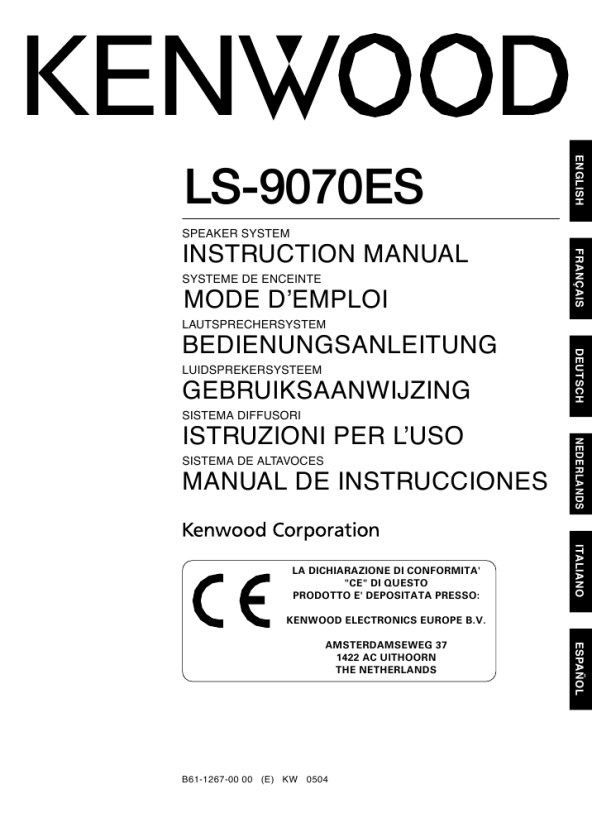

KENWOOD LS-9070ES
Instrukcja Obsługi

3 Schlie�en Sie die Lautsprecherkabel an die Lautsprecher-Ausgangsklemmen des Verstärkers an. Verwendung als Frontlautsprecher
Recht Link

Verwendung als Surround-Lautsprecher
Recht Link

Kabel mit wei�em Streifen

Kabel mit wei�em Streifen
SURROUND GRAY BLUE

RED

WHITE

+

+

R FRONT A L

R L

Lautsprecher-Anschlüsse (Verstärker oder Heimkino-Receiver)

�

DEUTSCH

Falls Sie diesen Lautsprecher als hinteren Surround-Lautsprecher verwenden möchzten, schlie�en Sie den Lautsprecherkabel an die Ausgangsklemmen für den hinteren Surrounbd-Lautsprecher an.

Technische Daten
System ................................... 3-Weg-6-Lautsprechersystem (Magnetisch abgeschirmtes) Gehäuse ............................ Resonanz-Akustik-Tubus-System Lautsprecher Tieftöner ...................................... Konus-Typ, 80 mm � 4 Mitteltöner ......................................... Konus-Typ, 80 mm Hochtöner ........................................ Kalotten-Typ, 19 mm Nennimpedanz ............................................................... 8 � Spitzen-Eingangsleistung ............................................. 130 W Empfindlichkeit ....................................... 83 dB / W bei 1 m Frequenzgang .......................................... 48 Hz bis 100 kHz Abmessungen Breite .................................................................. 220 mm Höhe ................................................................. 1.119 mm Tiefe .................................................................... 265 mm Nettogewicht ......................................................... je 10,8 kg Zubehör Lautsprecherkabel (10 m) ............................................... 1

Hinweis: Im Sinne ständiger Verbesserung aller Erzeugnisse von KENWOOD behalten wir uns �nderungen im Design und den technischen Daten ohne vorhergehende Bekanntgabe vor.

10 GE
