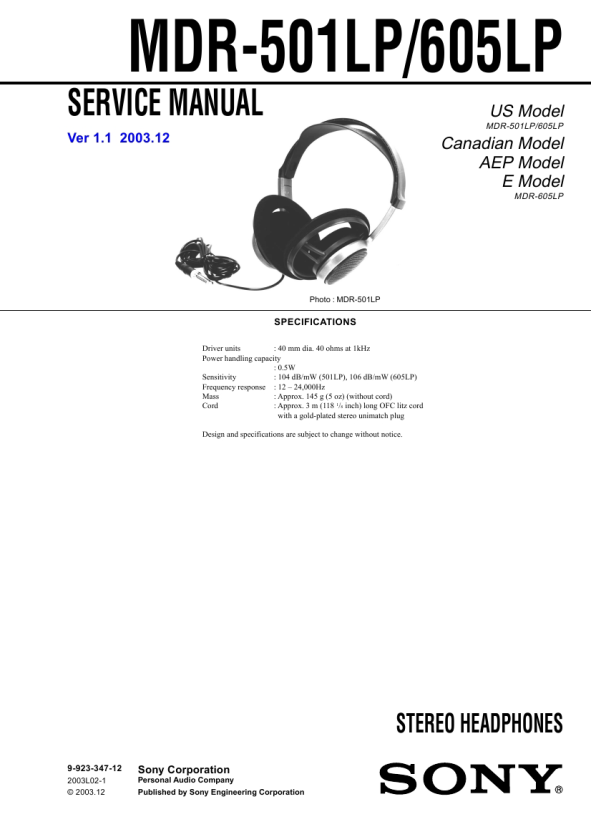

MDR-501LP/605LP
SERVICE MANUAL
Ver 1.1 2003.12
MDR-501LP/605LP
US Model
Canadian Model AEP Model E Model
MDR-605LP
Photo : MDR-501LP
SPECIFICATIONS
Driver units : 40 mm dia. 40 ohms at 1kHz Power handling capacity : 0.5W Sensitivity : 104 dB/mW (501LP), 106 dB/mW (605LP) Frequency response : 12 � 24,000Hz Mass : Approx. 145 g (5 oz) (without cord) Cord : Approx. 3 m (118 1/8 inch) long OFC litz cord with a gold-plated stereo unimatch plug Design and specifications are subject to change without notice.
