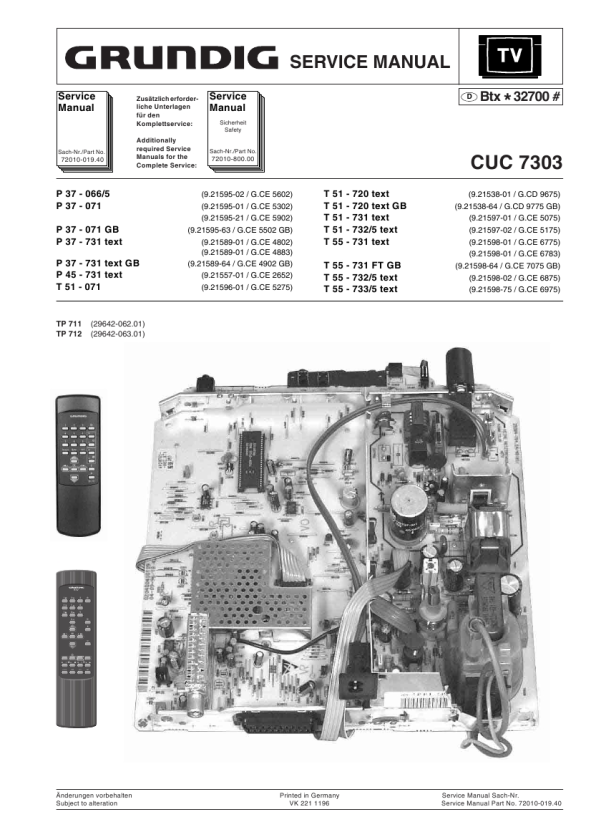

CUC 7303
Abgleich / Alignment
D
Abgleich
Alle nicht beschriebenen Einstellelemente sind werkseitig abgeglichen und dürfen im Servicefall nicht verstellt werden. Me�geräte: Zweikanal-Oszilloskop mit Tastkopf 10:1, Farbbildgenerator, hochohmiges Voltmeter. Kontrolle und Einstellarbeiten nach Austausch bzw. Reparatur von: Netzteil: 1. Zeilenablenkung: 2., 3. Bildröhre oder Bildrohrplatte: 2., 6. IC150: 4., 5. Tuner: 4, 5.
Abgleich 1. +A Spannung
Vorbereitung Helligkeit: Minimum Voltmeter: Kathode D682 Graubalken-Testbild einspeisen. Bildschirmhelligkeit so einstellen, da� die Abstufung vom dunkelsten Graubalken zu schwarz gerade noch sichtbar ist, ca. 2,7V an IC150-(17). Mittlerer Kontrast ({). An den Me�punkten R, G, B (auf der Bildrohrplatte) Oszilloskop anschlie�en und den höchsten Schwarzwertpegel ermitteln.
Abgleichvorgang Mit Regler R654 eine Spannung von 112V (14" Orion), 105V (14" Philips), 124V (15�21") einstellen. Mit Regler UG2 (Splittrafo) an dem Me�punkt mit dem höchsten Schwarzwert eine Spannung von 100V�105V für 14" und 150V�155V für 15�21" Bildröhren abgleichen.
2. Schirmgitterspannung UG2
Schwarzwert
100V�105V 14" 105-110V 150V�155V 15�21"
3. Zeilenschärfe
Konvergenztestbild einspeisen. Kontrast ({) Maximum. Helligkeit so einstellen, da� sich der schwarze Testbildhintergrund gerade aufhellt. Generator mit Bildträger 38,9MHz, ca. 120mV an TunerKontakt 10, 11 einspeisen. Norm 1 über Menü (" " �> "OK") einstellen. Voltmeter: IC850-(34). Generator mit Bildträger 33,4MHz, ca. 120mV an TunerKontakt 10, 11 einspeisen. Norm 3 über Menü (" " �> "OK") einstellen. Voltmeter: IC850-(34). Normtestbild auf hohen UHF-Kanal legen und auf Programmplatz 1 abspeichern. HF = 1,5mV (64dBµV, rauschfreies Bild). Gerät mit Netzschalter ausschalten. Servicemenü mit Fernbedienung aufrufen (Gerät einschalten, dabei Taste " " gedrückt halten). Mit den Tasten "P+/P-" die Zeile "AGC ALIGN" anwählen. FuBK-Testbild einspeisen. Farbkontrast (i) Minimum. Kontrast ({) Maximum. Bildschirmhelligkeit (v) so einstellen, da� die Abstufung vom dunkelsten Graubalken zu Schwarz gerade noch sichtbar ist.
Mit dem Fokusregler UF (Splittrafo) die horizontalen Linien auf maximale Schärfe stellen.
4. Bild-Demodulator (Bildträger 38,9MHz)
Mit dem Filter F130 die Gleichspannung auf 2,5V einstellen.
Bild-Demodulator Frankreich-Norm (Bildträger 33,4MHz)
Mit dem Trimmer C136 die Gleichspannung auf 2,5V einstellen. Wechselseitig wiederholen! Mit den Tasten "z - oder + g" so abstimmen, da� das Bild gerade zu rauschen beginnt. Dann wieder zurückstellen, bis das Bild gerade rauschfrei wird. Einstellung mit " " beenden.
5. Tuner-AGC
6. Wei�wert
Regler VG und VB auf der Bildrohrplatte so einstellen, da� keine Verfärbungen in den Grauwerten sichtbar sind.
GRUNDIG Service
3-1
|
|
|
> |
|
