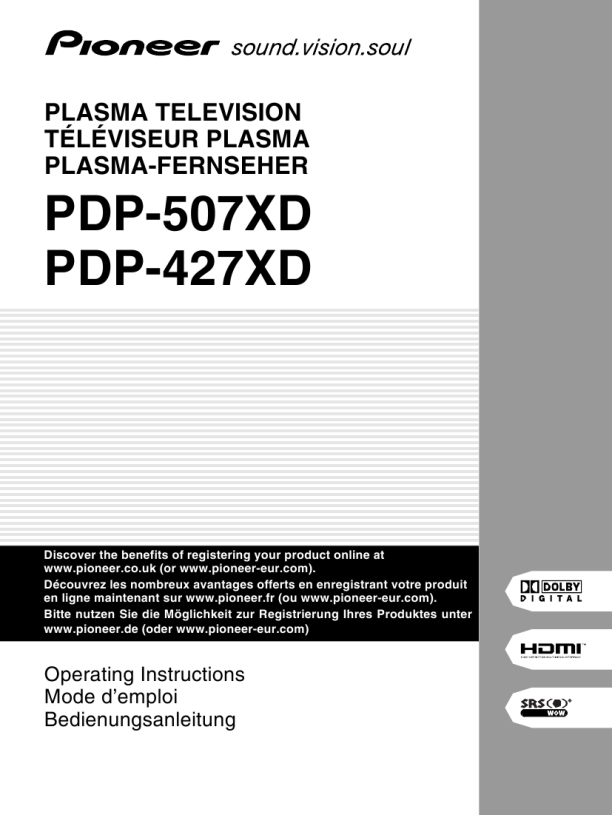

PIONEER PDP-507XD/WYVIXK5
Instrukcja Obsługi

Praktische Einstellmöglichkeiten
Manuelles Wählen einer Bildschirmgrö�e
Drücken Sie f, um zwischen den Bildschirmgrö�enoptionen für den Typ der momentan empfangenen Videosignale umzuschalten. � Mit jedem Druck auf f wird die Einstellung umgeschaltet. � Die verfügbaren Bildschirmgrö�en hängen vom Eingangssignaltyp ab.

11
HINWEIS
� Die Angaben für den PC-Modus gelten für das Modell PDP507XD. Das Modell PDP-427XD hat eine andere Pixelzahl. Deshalb sind Signalverarbeitung und tatsächliche Wiedergabebedingungen etwas unterschiedlich. � Während der Wiedergabe eines High Definition-Programms kann durch Drücken von f zwischen VOLL, BREITBILD, 4:3 und ZOOM umgeschaltet werden. � Manche HD-Programme zeigen 4:3-Inhalt mit Seitenmasken an. Dies kann ungleichmä�igen Verschlei� zur Folge haben. Nach der Betrachtung sollte ein den ganzen Bildschirm ausfüllendes Video-Programm wiedergegeben werden.

HINWEIS
� Wenn in einem Modus wie �4:3�, �VOLL 14:9�, �KINO 14:9� und �Punkt für Punkt� Bilder mit schwarzen Streifen an beiden Seiten oder an der Ober- sowie Unterseite des Bildschirms fortwährend über längere Zeit bzw. für kürzere Zeit über mehrere Tage angezeigt werden, können Nachbilder auftreten. Sofern keine Urheberrechte verletzt werden, empfiehlt es sich, den ganzen Bildschirm zur Bildwiedergabe zu nutzen.

AV-Modus

4:3

AV-Modus
Gegenstand
4:3 VOLL 14:9 KINO 14:9

Beschreibung
Für 4:3-Standard-Bild. An jeder Seite erscheint eine Maske. Für 14:9 komprimiertes Bild. An jeder Seite erscheint eine dünne Maske. Für 14:9 Letter Box-Bild. Eine dünne Maske erscheint an jeder Seite, und bei gewissen Programmen können auch Balken am oberen und unteren Rand auftreten.

KINO

VOLL 14:9

ZOOM

KINO 14:9

BREITBILD VOLL ZOOM

In diesem Modus wird das Bild zunehmend zu jeder Seite des Bildschirms gestreckt. Für 16:9 komprimiertes Bild. Für 16:9 Letter Box-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten. Für 14:9 Letter Box-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.

VOLL

BREITBILD

KINO

PC-Modus au�er für XGA-Signale 4:3

PC-Modus au�er für XGA-Signale
Gegenstand
4:3 VOLL Punkt für Punkt

Beschreibung
Füllt den Bildschirm ohne �nderung des Bildseitenverhältnisses aus. Volle 16:9-Bildschirmanzeige Gleicht die Bildschirm-Pixelzahl dem Eingangssignal an.

Punkt für Punkt PC-Modus für XGA-Signale

VOLL
Deutsch

PC-Modus für XGA-Signale
(Beispiel 1024 x 768 Eingang bei PDP-507XD)
Gegenstand
4:3

4:3

Beschreibung
Gleicht die Bildschirm-Pixelzahl dem Eingangssignal an. Optimiert für Anzeige mit 1024 x 768 Volle 16:9-Bildschirmanzeige Optimiert für Anzeige mit 1024 x 768 Für Breitbildsignal Bei Anzeige mit Auflösung 1360 x 768 verwenden.

VOLL2

VOLL1

VOLL1

VOLL2

53
