Tekstowy podgląd strony 1 (kliknij aby zobaczyć)

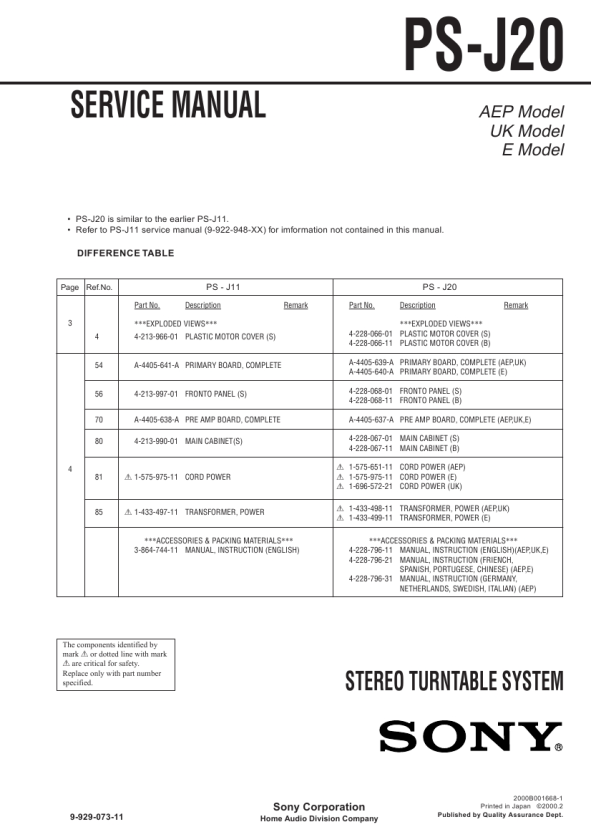

PS-J20
SERVICE MANUAL
AEP Model UK Model E Model
� PS-J20 is similar to the earlier PS-J11. � Refer to PS-J11 service manual (9-922-948-XX) for imformation not contained in this manual.
DIFFERENCE TABLE
Page Ref.No. Part No. 3 4
PS - J11
Description Remark Part No.
PS - J20
Description Remark
***EXPLODED VIEWS*** 4-213-966-01 PLASTIC MOTOR COVER (S)
***EXPLODED VIEWS*** 4-228-066-01 PLASTIC MOTOR COVER (S) 4-228-066-11 PLASTIC MOTOR COVER (B) A-4405-639-A PRIMARY BOARD, COMPLETE (AEP,UK) A-4405-640-A PRIMARY BOARD, COMPLETE (E) 4-228-068-01 FRONTO PANEL (S) 4-228-068-11 FRONTO PANEL (B) A-4405-637-A PRE AMP BOARD, COMPLETE (AEP,UK,E) 4-228-067-01 MAIN CABINET (S) 4-228-067-11 MAIN CABINET (B) 0 1-575-651-11 CORD POWER (AEP) 0 1-575-975-11 CORD POWER (E) 0 1-696-572-21 CORD POWER (UK) 0 1-433-498-11 TRANSFORMER, POWER (AEP,UK) 0 1-433-499-11 TRANSFORMER, POWER (E) ***ACCESSORIES & PACKING MATERIALS*** 4-228-796-11 MANUAL, INSTRUCTION (ENGLISH)(AEP,UK,E) 4-228-796-21 MANUAL, INSTRUCTION (FRIENCH, SPANISH, PORTUGESE, CHINESE) (AEP,E) 4-228-796-31 MANUAL, INSTRUCTION (GERMANY, NETHERLANDS, SWEDISH, ITALIAN) (AEP)
54
A-4405-641-A PRIMARY BOARD, COMPLETE
56
4-213-997-01 FRONTO PANEL (S)
70 80
A-4405-638-A PRE AMP BOARD, COMPLETE 4-213-990-01 MAIN CABINET(S)
