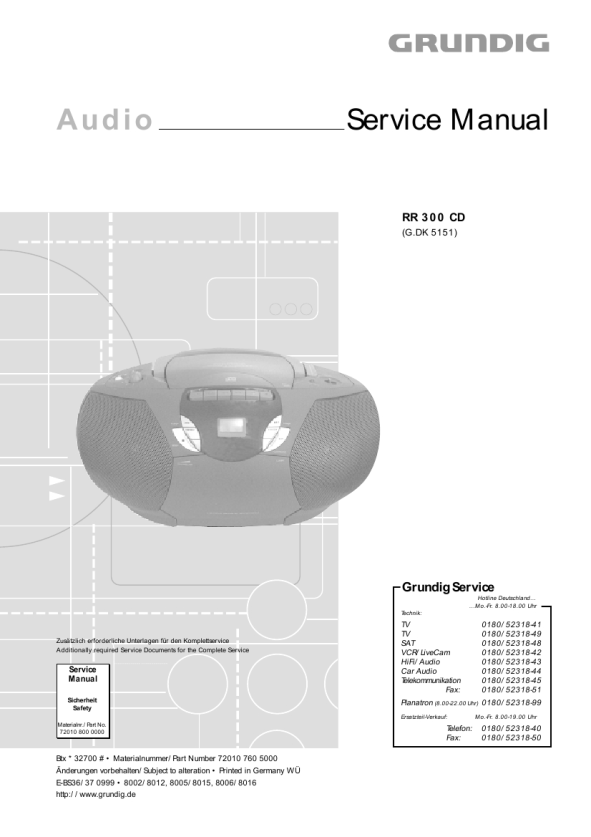

RR 300 CD
Abgleichvorschriften / Adjustment Procedures
Abgleichvorschriften
1. Tuner
Me�geräte: Me�sender, Wobbelsender, Oszilloskop. Funktionsschalter: Radio Abgleich 1. AM-ZF Vorbereitung Wobbelsender 455kHz über Rahmenantenne in L205 (Ferritantenne) einkoppeln. Oszilloskop an IC201 Pin 18. Bandschalter: MW MW fu 515kHz, fo 1650kHz Me�sendersignal über Rahmenantenne in L205 (Ferritantenne) einkoppeln (fmod = 1kHz, m = 30%, Ua nur so gro�, da� das Signal gerade erkennbar ist). Oszilloskop an Kopfhörerbuchse. Bandschalter: MW MW 600kHz, MW 1400kHz Me�sendersignal über Rahmenantenne in L205 (Ferritantenne; fmod = 1kHz, m = 30%, Ua nur so gro�, da� das Signal gerade erkennbar ist). Oszilloskop an Kopfhörerbuchse. Bandschalter: MW FM fu 87,3MHz, fo 108,4MHz Me�sendersignal über 10nF an Antenneneingang, (fmod = 1kHz, �f = 22,5kHz, Ua nur so gro�, da� das Signal gerade erkennbar ist). Oszilloskop an Kopfhörerbuchse. Bandschalter: FM FM 90MHz, FM 106MHz Me�sendersignal über 10nF an Me�punkt Antenneneingang, (fmod = 1kHz, �f = 22,5kHz, Ua nur so gro�, da� das Signal gerade erkennbar ist). Oszilloskop an Kopfhörerbuchse. Bandschalter: FM Abgleichvorgang Mit T201 auf Maximum einstellen.
2. MW-Oszillator
Mit T202 bei Tuning-Minimum (515kHz) und mit PVC201-C bei Tuning-Maximum (1650kHz) auf Maximum einstellen. Abgleich wechselseitig wiederholen.
3. MW-Vorkreis
Durch Verschieben von L205 (MW-Antennenspule) bei 600kHz auf Maximum einstellen. Mit PVC201-D bei 1400kHz auf Maximum einstellen. Abgleich wechselseitig wiederholen.
4. FM-Oszillator
Mit L203 bei Tuning-Minimum (87,3MHz) auf Maximum einstellen. Mit PVC201-A bei Tuning-Maximum (108,4MHz) auf Maximum einstellen. Abgleich wechselseitig wiederholen.
5. FM-Vorkreis
Durch Verbiegen von L204 bei 90MHz auf Maximum einstellen. Mit PVC201-B bei 106MHz auf Maximum einstellen. Abgleich wechselseitig wiederholen.
ANT T201
IC 202 Pin 18 L203 T202
L204
L205
B D PVC201 A C
GRUNDIG Service
2-1
|
|
|
> |
|
