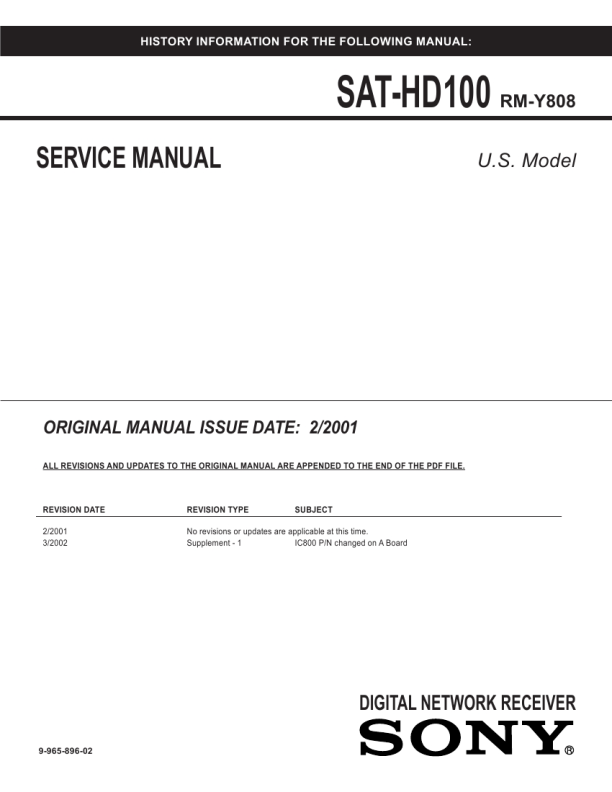

SAT-HD100
1-4. A, G & TU BOARD REMOVAL
4
5
6
7
8
9
3
2 1
Note: For board removal or replacement, detach all attached cables, and leave them attached to an existing board.
10 11
7
1 2 3
Detach the connector between the A and G Boards. Remove (2) screws (+BVTT 3 x 12) from G Board. Remove (1) screw (+BVTP 3 x 8) from G Board. Gently lift the board forward and up to remove. Remove (1) screw (M3 x 6) from the back panel holding in the tuning unit. Remove (2) hex nuts from the cable jacks. Remove (2) screws (+BVTP 3 x 8) from the back of the unit, mounting the fan assembly. Lift the assembly up and out to remove.
Remove (2) screws (M3 x 6) from the back of the unit, mounting the RF Remote Assembly. Lift the assembly up and out to remove. Remove (2) screws (+BVTP 3 x 8) from the back of the unit at the RCA jacks. Remove (2) screws (+BVTT 3 x 12) mounting the TU Board to chassis. Remove (4) screws (+BVTT 3 x 12) mounting A Board to Chassis. Gently lift the A and TU Boards simultaneously forward and up to remove. Support the weight of both boards at the connector. Once removed from the chassis, disconnect the connector shown to separate the A and TU Boards.
8
4 5 6
