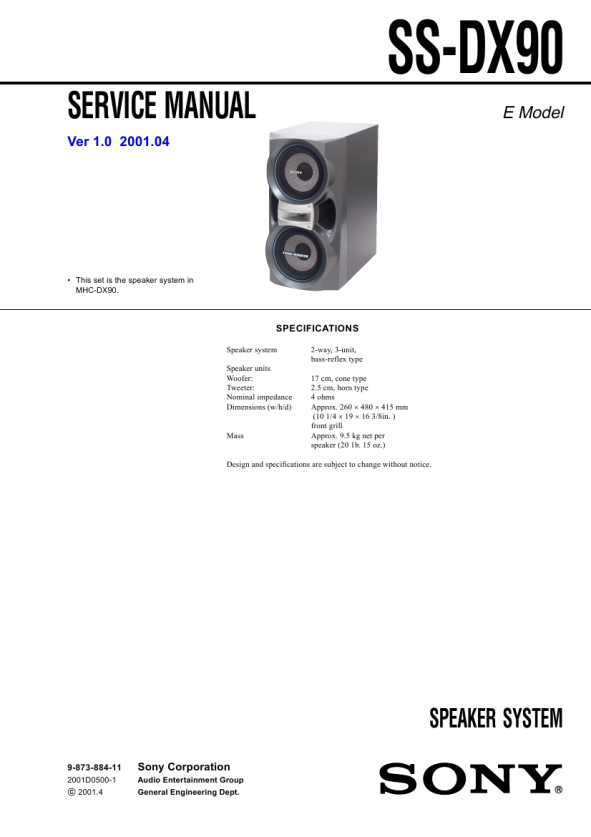

SS-DX90
SERVICE MANUAL
Ver 1.0 2001.04
E Model
� This set is the speaker system in MHC-DX90.
SPECIFICATIONS
Speaker system Speaker units Woofer: Tweeter: Nominal impedance Dimensions (w/h/d) 2-way, 3-unit, bass-reflex type 17 cm, cone type 2.5 cm, horn type 4 ohms Approx. 260 � 480 � 415 mm (10 1/4 � 19 � 16 3/8in. ) front grill Approx. 9.5 kg net per speaker (20 1b. 15 oz.)
Mass
Design and specifications are subject to change without notice.
SPEAKER SYSTEM
9-873-884-11
2001D0500-1 C 2001.4
Sony Corporation
Audio Entertainment Group General Engineering Dept.
