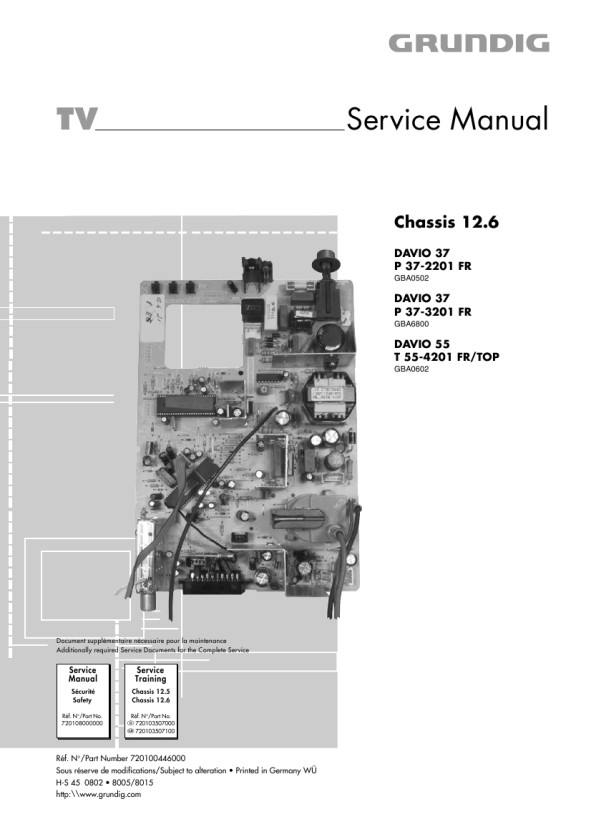

Châssis / Chassis 12.6
Alignement / Alignment
F
Alignement
Activer le mode de service: Touche " " (Dialog Center) �> Service �> "OK" �> Service Code "8500". Désactiver le mode de service: Appuyer sur la touche "TXT". Appareils de mesure: Oscilloscope 100MHz avec sonde 10:1, voltmètre numérique, générateur de mire couleur. Travaux de maintenance suite au remplacement ou à la réparation de: - Bloc secteur: Réglage 1 - FI: Réglage 2 - IC101 (IC vidéo), EEPROM: Réglage 2 - Tube image, plaquette du tube image: Réglages 6�8 - Etage de déviation: Réglage 7 - IC402: Réglages 2�5 et 7�8
Réglage 1. Tension +B
Préparatifs
Procédure d'de réglage
Verifier et régler si nécessaire après chaque réparation et Régler la tension +B avec P601 sur les valeurs suivantes: avant chaque alignement Taille Tube image Valeur de tension Luminosité: minimum 14" A34LPE02X01 106V Contraste: minimum 20" A48ECR43X51 118V Voltmètre numérique: à la cathode D607 21" A51EER133X41 118V Activer le mode de service, choisir le menu 1 (touche "rouge"). Sélectionner "NEW" par Sélectionner "Vidéo" par la touche . service. , désactiver le mode de
2. FI
Normes B/G, D/K, I
Injecter une mire normalisée. Accord fin sur "00". A l'aide de la touche ou , régler la valeur hex droite sur Mémoriser avec OK. 78-7C (exemple: AFT38 87 79). Activer le mode de service, choisir le menu 4 (touche "bleue"). A l'aide de la touche ou , sélectionner AFT38". Désactiver le mode de service. Injecter une mire normalisée. Accord fin sur "00". A l'aide de la touche ou , régler la valeur hex droite sur Mémoriser avec OK. 78-7C (exemple: AFT33 87 79). Activer le mode de service, choisir le menu 4 (touche "bleue"). A l'aide de la touche ou , sélectionner "AFT33". Désactiver le mode de service. Oscilloscope 100MHz: Canal A: Contact tuner 11 Masse: Tuner Génerateur de mire Injecter une mire d'échelle de couleur: couleur (avec porteuse son désactivée) via l'antenne: Canal 32; 70±1dBµV. Activer le mode de service, choisir le menu 1 (touche "rouge"). A l'aide de ou , sélectionner "AGC". A l'aide de ou , sélectionner "2.AGC". A l'aide de la touche ou , régler les tensions suivantes: 750mVss ±20mVss 750mVss ±20mVss 600mVss ±20mVss 700mVss ±20mVss
Norme SECAM L/L'
3. Tuner-AGC
Norm PAL B/G Normen PAL/SECAM B/G/D/K Norm SECAM L/L' Norm PAL I
3.1 "2.AGC" Norme L/L'
A l'aide de la touche ou , régler sur la même valeur que pour le réglage AGC. Exemple: AGC = 48 -> 2.AGC = 48 Désactiver le mode de service.
4. OSD
Activer le mode de service, choisir le menu 2 (touche "verte"). A l'aide de la touche ou , régler l'image sur le milieu A l'aide de ou , sélectionner "OSD.H" et "OSD.V". de l'écran. Désactiver le mode de service. Activer le mode de service, choisir le menu 1 (touche "rouge"). A l'aide de la touche ou , régler sur "arrêt". A l'aide de ou , sélectionner "OEM". Désactiver le mode de service. Activer le mode de service, choisir le menu 3 (touche "jaune"). A l'aide du réglage "SCREEN" (réglage inférieur sur le A l'aide de ou , sélectionner "SCRN". transfo de ligne), régler de façon à ce que la ligne devient A l'aide de ou , afficher une ligne horizontale. justement bien visible.
5. OEM
6. Tension de grilleécran
GRUNDIG Service
2-1
|
|
|
> |
|
