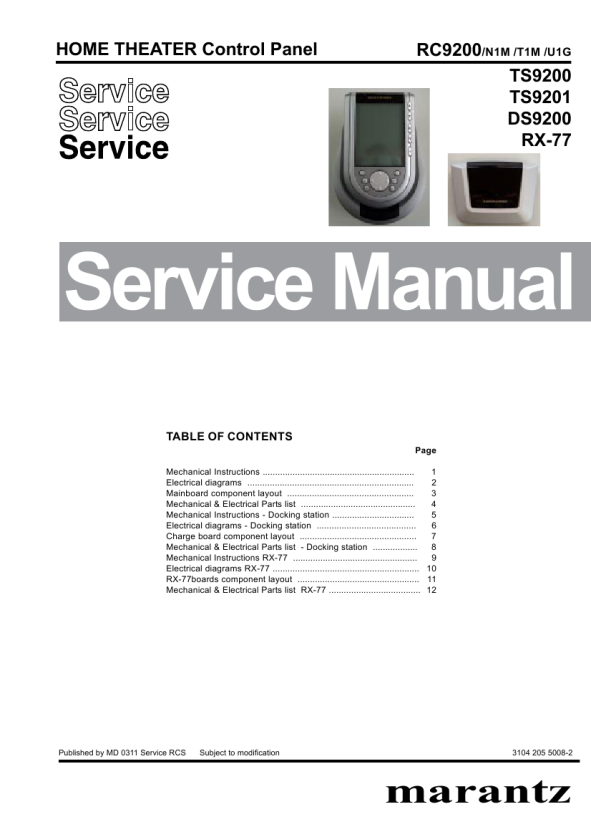

MARANTZ TS9200
Instrukcja Serwisowa

4-4

ELECTRICAL PARTS LIST - TS9201 - TS9200
TRANSITORS & IC�S 7063 7064 7066 7067 7071 7072 7074 7075 7059 9322 157 52668 9336 286 30215 9322 171 42685 9351 742 80118 9351 742 80118 9335 895 90215 9322 171 42685 9335 897 60215 9322 169 49671 TRA POW SM 2SC5001 TRA SIG SM BC817-25 IC SM LT1761ES5-3.3 IC SM 74LV08PW IC SM 74LV08PW TRA SIG SM BC847B IC SM LT1761ES5-3.3 TRA SIG SM BC857B IC SM AM29LV641DL

RFTX2 BOARD ASSY: 3104 207 11300 - 434MHz used in TS9201 3104 207 11290 - 418MHz used in TS9200
MISCELLANEOUS 1002 1003 3104 201 23700 8204 161 44261 ANTENNA DIA 18MM L 3 PI.HE.FEM.SMD-FCI

CAPACITORS 2002 2002 2003 2003 2004 2004 2005 2006 2007 2007 2008 2008 2009 2010 2011 2012 2013 2014 2015 2016 2238 861 18828 2238 861 18109 2238 861 18109 2238 861 18129 2238 861 18129 2238 861 18159 2238 861 18109 2238 861 18828 2238 861 18229 2238 861 18279 2238 861 18229 2238 861 18339 2238 861 18339 2238 861 18339 2238 861 15471 2238 861 15471 2238 861 18129 2238 861 18159 2238 861 15471 2238 861 15471 CER1 0805 NP0 50V 8P2 50V 10P only in 418MHZ CER1 0805 NP0 50V 10P 50V 12P only in 418MHZ CER1 0805 NP0 50V 12P 50V 15P only in 418MHZ CER1 0805 NP0 50V 10P 50V 8P2 only in 418MHZ CER1 0805 NP0 50V 22P 50V 27P only in 418MHZ CER1 0805 NP0 50V 22P 50V 33P only in 418MHZ CER1 0805 NP0 50V 33P CER1 0805 NP0 50V 33P CER1 0805 NP0 50V 470P CER1 0805 NP0 50V 470P 50V 12P only in 434MHZ 50V 15P only in 418MHZ CER1 0805 NP0 50V 470P CER1 0805 NP0 50V 470P

RESISTORS 3001 3002 3003 3004 3005 3901 3902 FILTERS 5001 5003 5004 5005 5006 5010 5010 5011 2422 535 94152 2422 535 94151 2422 535 94151 2422 549 41993 2422 549 41993 2422 540 98562 2422 540 98545 2422 549 41993 IND FXD SM 0805 27N IND FXD SM 0805 22N IND FXD SM 0805 22N IND FXD EMI 100MHZ IND FXD EMI 100MHZ RES 434MHZ only in 434MHZ RES 418MHZ only in 418MHZ IND FXD EMI 100MHZ 2322 730 61569 2322 730 61471 2322 730 61273 2322 730 61273 2322 730 61229 2322 730 91002 2322 730 91002 RST SM 0805 RST SM 0805 RST SM 0805 RST SM 0805 RST SM 0805 56R 470R 27K 27K 22R

RST SM 0805 JUMP. RST SM 0805 JUMP.

TRANSISTORS 7001 9337 502 50215 TRA SIG SM BFS17A
