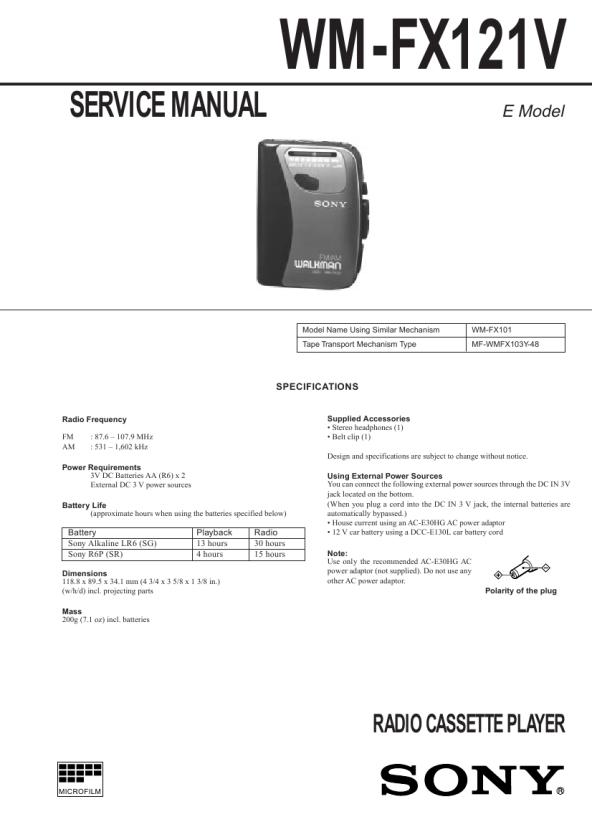

2-2. MECHANISM DECK AND MAIN BOARD
2 Remove the mechanism deck and main board in the direction of the arrow.
1 Flexible board
Mechanism deck and MAIN board
Head flexible board
* * note for installation: Make sure to put the head flexible board to ditch before install the mechanism deck and MAIN board.
2-3. MAIN BOARD
2-4. CASSETTE LID
1 Head flexible board
2 Portion B to release the hinge plate. 1 Insert the precision screwdriver (1.4mm flat-blade) vertically in to portion A to release the hinge plate. 3 Main board B
Note: Be careful not to loose the spring here
A
2 Claws 3 Remove the cassette lid in arrow C direction. C
