XR-HG7MD
EZ,K

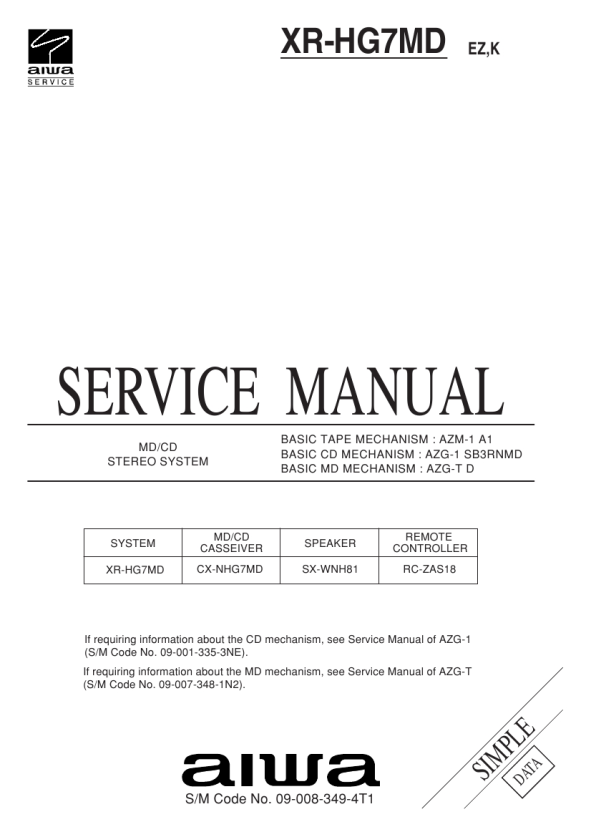

SERVICE MANUAL
SYSTEM XR-HG7MD MD/CD CASSEIVER CX-NHG7MD SPEAKER SX-WNH81 REMOTE CONTROLLER RC-ZAS18
S
MD/CD STEREO SYSTEM
BASIC TAPE MECHANISM : AZM-1 A1 BASIC CD MECHANISM : AZG-1 SB3RNMD BASIC MD MECHANISM : AZG-T D
If requiring information about the CD mechanism, see Service Manual of AZG-1 (S/M Code No. 09-001-335-3NE). If requiring information about the MD mechanism, see Service Manual of AZG-T (S/M Code No. 09-007-348-1N2).
