SONY XSV4642A
Instrukcja Serwisowa


Tweetnij o tym produkcie a dostaniesz $1.00 rabatu!
  • Zawiera schematy
  • Plik do pobrania
  • Format PDF
  • Kompletna instrukcja
  • Język: English
Cena: $4.99

Opis SONY XSV4642A Instrukcja Serwisowa

Kompletna instrukcja serwisowa w formie pliku PDF. Instrukcje serwisowe zazwyczaj zawierają schematy, diagramy drukowanych obwodów (PCB), schematy połączeń, schematy blokowe oraz katalog części. Instrukcje serwisowe są wykorzystywane glównie przez osoby naprawiające uszkodzony sprzęt.

Jeśli chcesz się dowiedzieć jak się obsługuje Twój telewizor, magnetowid, odtwarzacz mp3 itp. powinieneś raczej szukać instrukcji obsługi

Instrukcja jest dostępna w następujących językach: English

Plik nie jest jeszcze gotowy
Musisz najpierw dokonać zakupu.

Recenzje produktu
Dla tego produktu nie napisano jeszcze recenzji!
Recenzje innych produktów
 TX7520 ONKYO Instrukcja Serwisowa by Robert Teodorski;
Schematy są ale można wysilić się i zrobić kolorowy skan i o większej rozdzielczości. Wtedy schematy płytek będą czytelniejsze. Całość super jako wartość merytoryczna. Wszystkie dane potrzebne do podłączenia różnego rodzajów urządzeń takich gramofon, CD itd.
 CTV323 CLATRONIC Instrukcja Serwisowa by Bogdan Padechowicz;
Szybko, sprawnie i tanio. Serwis godny polecenia. Będę polecał innym
 CC8065 DUAL Instrukcja Serwisowa by Zbigniew Szarycz;
Ogólnie jest OK, z wyjątkiem obrazu płyty głównej, który jest miejscami mało czytelny, ale można sobie poradzić.
 KPE61MN11 SONY Instrukcja Serwisowa by Grzegorz Zawadzki;
Dokładna dokumentacja, pomogła w szybkiej naprawie telewizora. Dziękuję!
 RCM70L/LB JVC Instrukcja Serwisowa by Damian Mazek;
jedyne do czego mogę mieć zastrzeżenie to jakość zdjęć zawartych w przesłanej instrukcji serwisowej ponieważ są fatalnej jakości, praktycznie nieczytelne. tak poza tym jestem zadowolony to jest to czego szukałem.

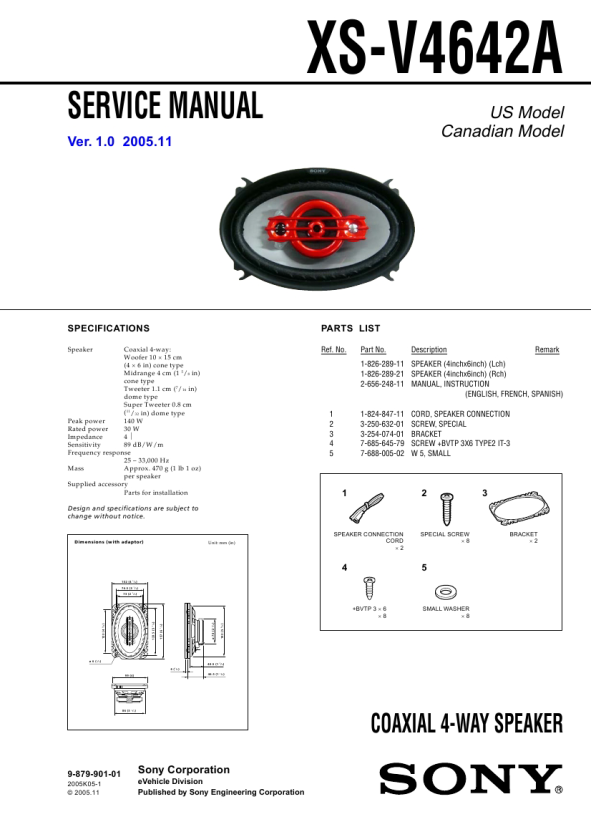

Tekstowy podgląd strony 1 (kliknij aby zobaczyć)
XS-V4642A
SERVICE MANUAL
Ver. 1.0 2005.11

US Model Canadian Model

SPECIFICATIONS
Coaxial 4-way: Woofer 10 � 15 cm (4 � 6 in) cone type Midrange 4 cm (1 5/8 in) cone type Tweeter 1.1 cm (7/16 in) dome type Super Tweeter 0.8 cm (11/32 in) dome type Peak power 140 W Rated power 30 W Impedance 4� Sensitivity 89 dB/W/m Frequency response 25 � 33,000 Hz Mass Approx. 470 g (1 lb 1 oz) per speaker Supplied accessory Parts for installation Design and specifications are subject to change without notice. Speaker

PARTS LIST
Ref. No. Part No. Description Remark

1-826-289-11 SPEAKER (4inchx6inch) (Lch) 1-826-289-21 SPEAKER (4inchx6inch) (Rch) 2-656-248-11 MANUAL, INSTRUCTION (ENGLISH, FRENCH, SPANISH) 1 2 3 4 5 1-824-847-11 CORD, SPEAKER CONNECTION 3-250-632-01 SCREW, SPECIAL 3-254-074-01 BRACKET 7-685-645-79 SCREW +BVTP 3X6 TYPE2 IT-3 7-688-005-02 W 5, SMALL

1

2

3

Dimensions (with adaptor)

Unit: mm (in)

SPEAKER CONNECTION CORD �2

SPECIAL SCREW �8

BRACKET �2

4
102 (4 1/8) 76.5 (3 1/8) 73 (2 7/8)

5

+BVTP 3 � 6 �8
3 7 7

SMALL WASHER �8

133.5 (5 /8)

1

123 (4 /8)

157 (6 /4)

ø 6 (1/4) 6 (1/4) 99 (4)

40.5 (1 5/8) 46.5 (1 7/8)

86 (3 1/2)

ø 70 (2 /8)

143 (5 /4)

3

COAXIAL 4-WAY SPEAKER
9-879-901-01
2005K05-1 © 2005.11

Sony Corporation
eVehicle Division Published by Sony Engineering Corporation
