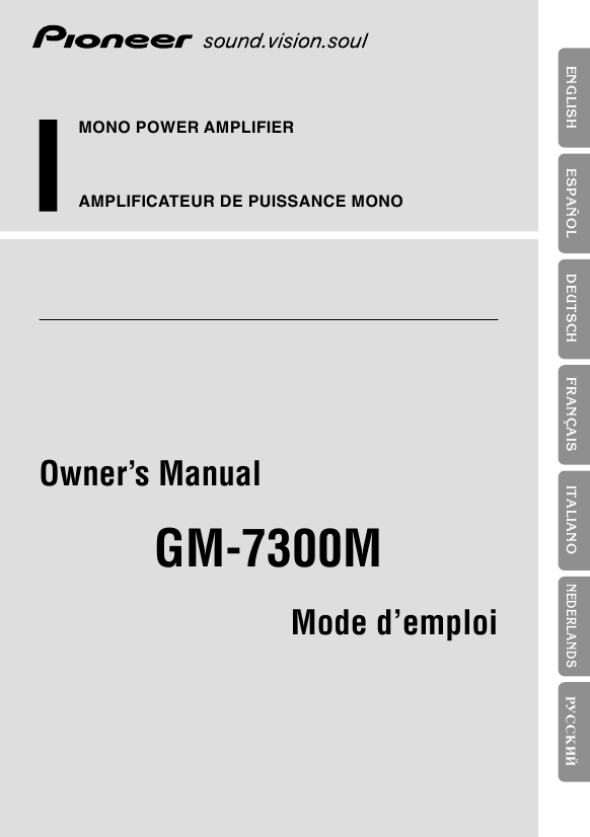

PIONEER GM-7300M
Instrukcja Obsługi

ENGLISH ESPA�OL DEUTSCH FRAN�AIS ITALIANO NEDERLANDS êìëëäàâ

Raccordement des bornes des haut-parleurs
1. Dénudez l�extrémité des câbles de liaison aux haut-parleurs par une pince ou un couteau sur 10 mm environ et torsadez les brins des câbles.
Torsadez

Usage de l�entrée de haut-parleur
Sélection du joint d�entrée du haut-parleur fourni avec la voiture, dont la connection de sortie pour le haut-parleur à stéréo sera liée à l�amplifier.
� Ne connecteur pas l�entrée de haut-parleur et l�entrée de RCA en même temps.

7 Connexion lors de l�utilisation de l�entrée du haut-parleur

10 mm

Autoradio

2. Fixez une cosse à l�extrémité de chaque câble de haut-parleur. Les cosses ne sont pas fournies.
� Utilisez un outil spécial, etc., pour sertir la cosse sur le câble. Cosse Câble de liaison au haut-parleur Blanc/noir: gauche � Blanc: gauche +

Sortie de haut-parleur

3. Reliez les câbles de liaisons aux haut-parleurs aux bornes des hautparleurs.
� Serrez soigneusement les cosses au moyen des vis. Vis de borne

Gris/noir: droite � Gris: droite +

Connecteur d�entrée de haut-parleur � la borne d�entrée du haut-parleur de cet appareil.

Borne des un haut-parleur

Câble de liaison à un haut-parleur

8
